نهاية كابل انكماشية باردة 10 كيلوفولت

التطبيق:

مناسب لكابلات القدرة أحادية النواة أو ثلاثية النوى المعزولة بالبولي إيثيلين المتشابك، ذات مستويات الجهد 3.6/6kV و6/6kV و6/10kV و8.7/10kV و8.7/15kV، ويؤدي دور الإحكام والعزل وتخفيف الإجهاد. وهو مناسب بشكل خاص للاستخدام في الأماكن القابلة للاشتعال والانفجار مثل النفط والصناعة الكيميائية والتعدين.

اطلب عرض سعر

وصف المنتج

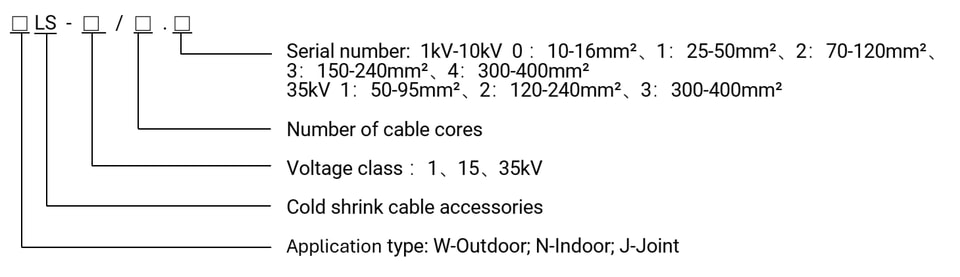

وصف الطراز

المعلمة

اسم المنتج		النوع	مساحة المقطع العرضي للكابل (مم²)
نهاية كابل خارجية قابلة للانكماش البارد 10 كيلوفولت	أحادي القلب	WLS-15/1.1	25-50
		WLS-15/1.2	70-120
		WLS-15/1.3	150-240
		WLS-15/1.4	300-400
	ثلاثي القلوب	WLS-15/3.1	25-50
		WLS-15/3.2	70-120
		WLS-15/3.3	150-240
		WLS-15/3.4	300-400
نهاية كابل داخلية قابلة للانكماش البارد 10 كيلوفولت	أحادي القلب	NLS-15/1.1	25-50
		NLS-15/1.2	70-120
		NLS-15/1.3	150-240
		NLS-15/1.4	300-400
	ثلاثي القلوب	NLS-15/3.1	25-50
		NLS-15/3.2	70-120
		NLS-15/3.3	150-240
		NLS-15/3.4	300-400

1. طرف التوصيل
2. شريط لاصق J-20
3. موصل السلك
4. مادة الإحكام
5. أنبوب محكم الغلق للكروماتوغرافيا
6. الطبقة العازلة الرئيسية
7. جسم الطرف
8. مخروط تخفيف الإجهاد
9. شريط شبه موصل
10. طبقة محجوبة شبه موصلة
11. مادة الإحكام
12. شريط محجوب بالنحاس
13. أنبوب عازل قابل للانكماش البارد
14. بطانة
15. نابض بقوة ثابتة
16. درع فولاذي
17. مادة لاصقة للحشو
18. الغلاف الخارجي للكابل
19. غلاف ثلاثي الفروع قابل للانكماش البارد
20. سلك تأريض محجوب
21. سلك تأريض مُدرع
22. طرف تأريض
L: عمق ثقب طرف التوصيل
