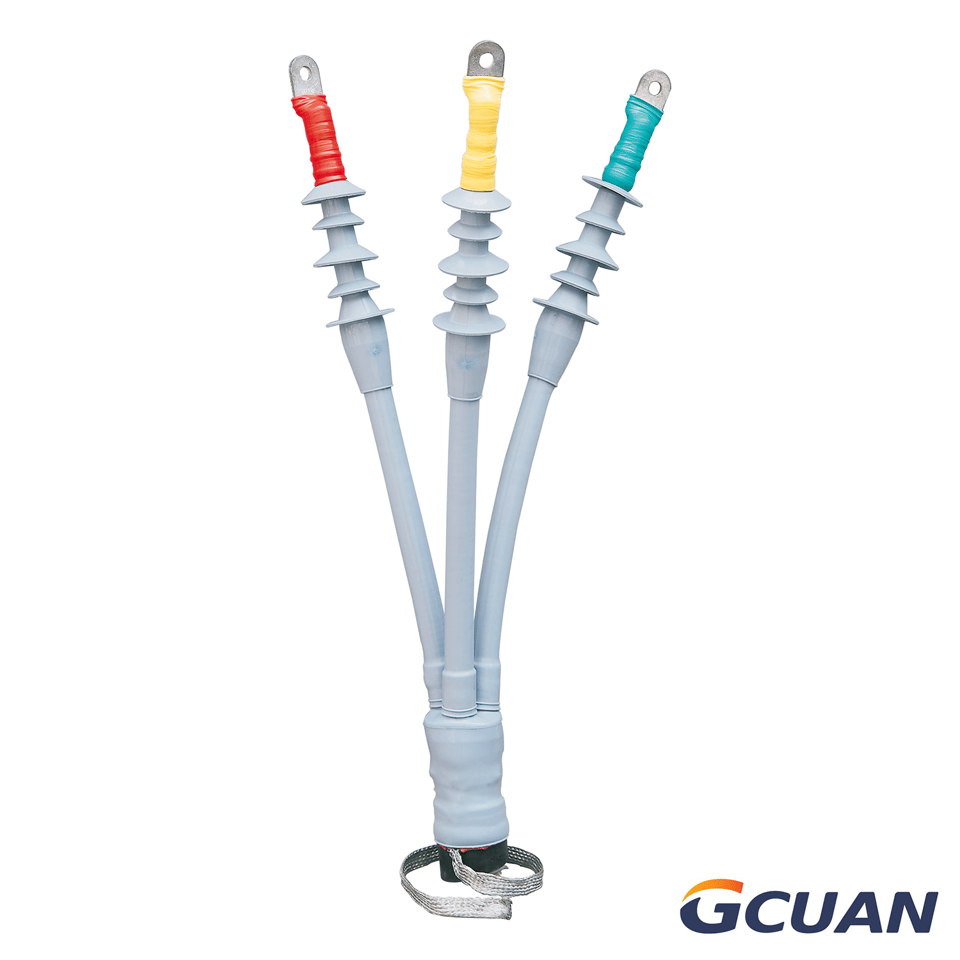

نهاية كابل انكماشية باردة 1 كيلوفولت

التطبيق:

مناسب لكابلات القدرة أحادية النواة أو ثنائية النواة أو ثلاثية النوى أو رباعية النوى أو خماسية النوى بجهد 0.6/1 كيلوفولت، والمعزولة بـPVC أو البولي إيثيلين المتشابك أو المطاط.

اطلب عرض سعر

اختيار سريع

وصف المنتج

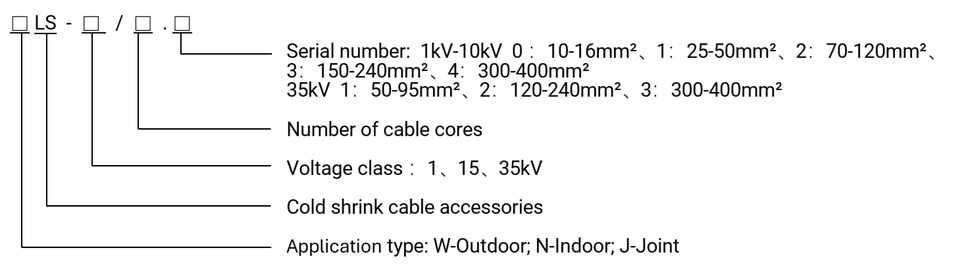

وصف الطراز

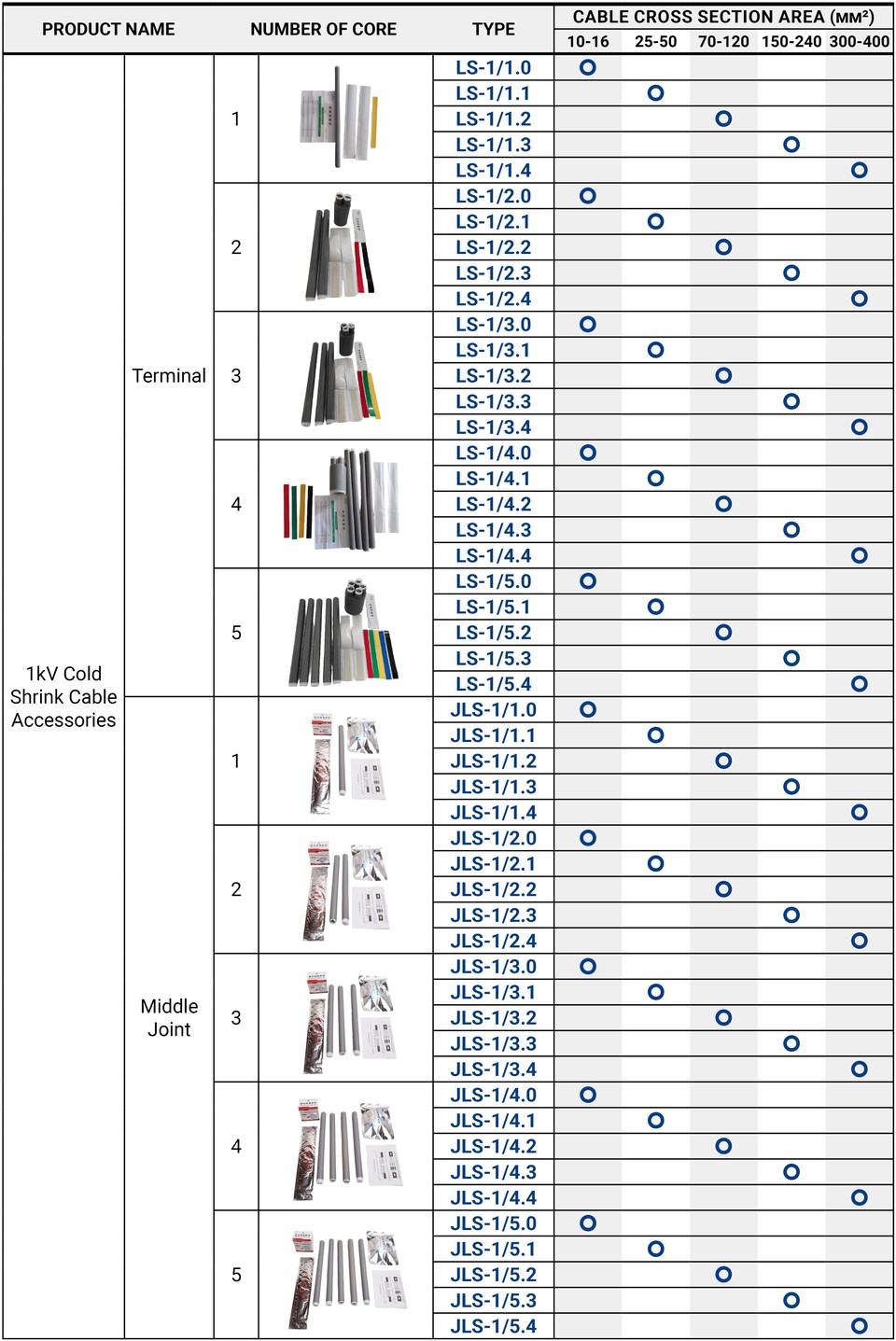

المعلمة

اسم المنتج		النوع	مساحة مقطع الكابل (مم²)
نهاية كابل قابلة للانكماش البارد 1 كيلوفولت	أحادي القلب	LS-1/1.0	10--16
		LS-1/1.1	25--50
		LS-1/1.2	70--120
		LS-1/1.3	150--240
		LS-1/1.4	300--400
	ثلاثي النوى	LS-1/2.0	10--16
		LS-1/2.1	25--50
		LS-112.2	70--120
		LS-1/2.3	150--240
		LS-1/2.4	300--400
	ثلاثي القلوب	LS-1/3.0	10--16
		LS-1/3.1	25--50
		LS-1/3.2	70--120
		LS-1/3.3	150--240
		LS-1/3.4	300--400
	رباعي النوى	LS-1/4.0	10--16
		LS-1/4.1	25--50
		LS-1/4.2	70--120
		LS-1/4.3	150--240
		LS-1/4.4	300--400
	خماسي النوى	LS-1/5.0	10--16
		LS-1/5.1	25--50
		LS-1/5.2	70--120
		LS-1/5.3	150--240
		LS-1/5.4	300--400

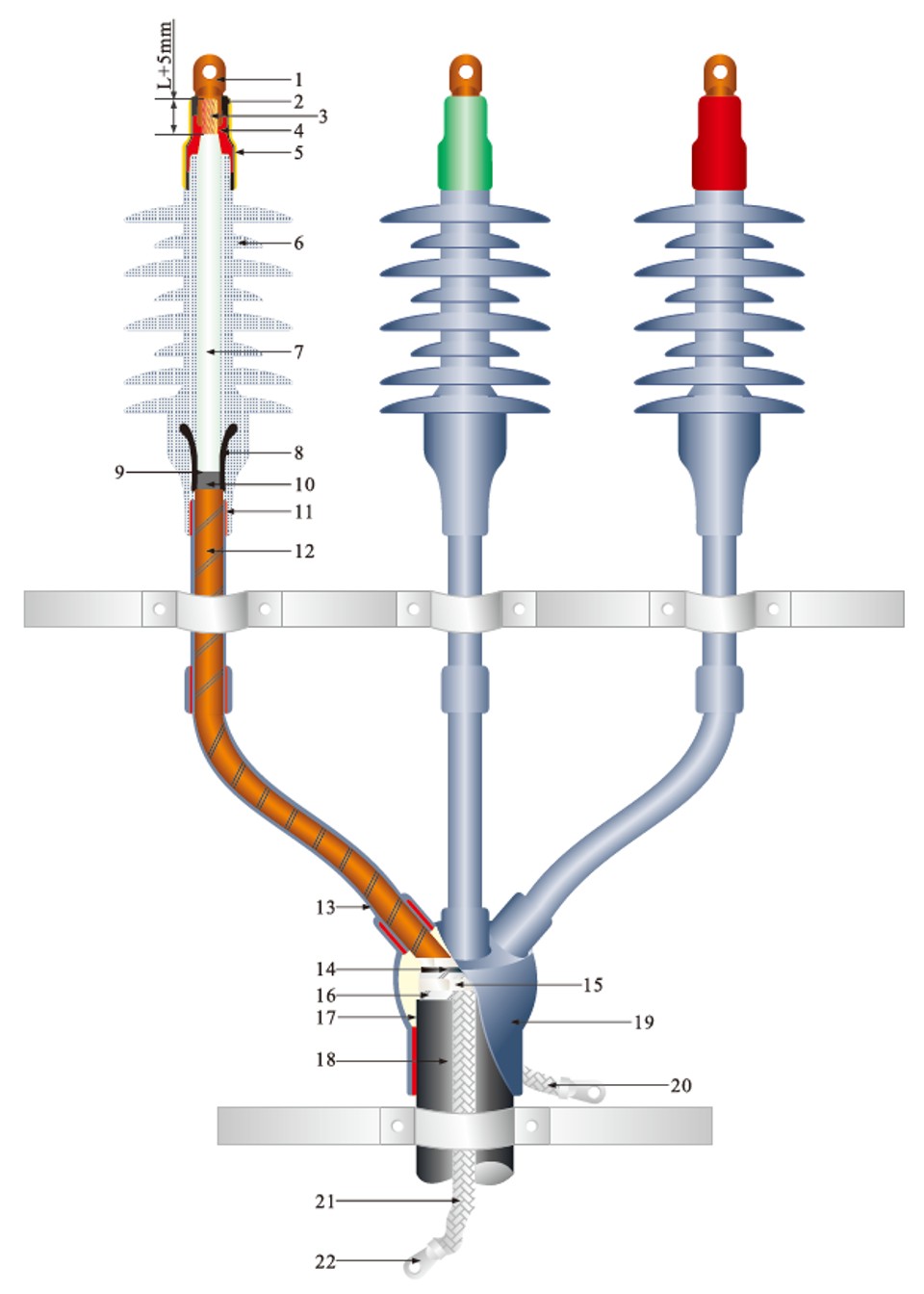

مخطط تجميع طرفية داخلية/خارجية قابلة للانكماش البارد لجهد 35 كيلوفولت ثلاثية النوى

1. طرف التوصيل
2. شريط لاصق J-20
3. موصل السلك
4. مادة الإحكام
5. أنبوب محكم الغلق للكروماتوغرافيا
6. الطبقة العازلة الرئيسية
7. جسم الطرف
8. مخروط تخفيف الإجهاد
9. شريط شبه موصل
10. طبقة محجوبة شبه موصلة
11. مادة الإحكام
12. شريط محجوب بالنحاس
13. أنبوب عازل قابل للانكماش البارد
14. بطانة
15. نابض بقوة ثابتة
16. درع فولاذي
17. مادة لاصقة للحشو
18. الغلاف الخارجي للكابل
19. غلاف ثلاثي الفروع قابل للانكماش البارد
20. سلك تأريض محجوب
21. سلك تأريض مُدرع
22. طرف تأريض
L: عمق ثقب طرف التوصيل
