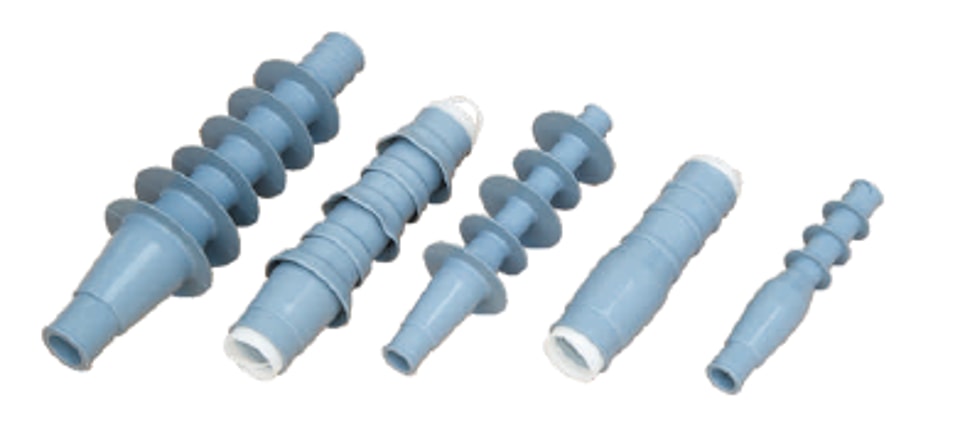

نهاية كابل انكماشية باردة 35 كيلوفولت

التطبيق:

مناسب لوصل كابلات القدرة أحادية النواة أو ثلاثية النوى المتشابكة ذات مستويات الجهد 21/31.5kV و26/31.5kV، ويؤدي دور الإحكام والعزل وتخفيف الإجهاد. وهو مناسب بشكل خاص للاستخدام في الأماكن القابلة للاشتعال والانفجار مثل النفط والصناعة الكيميائية والتعدين.

اطلب عرض سعر

وصف المنتج

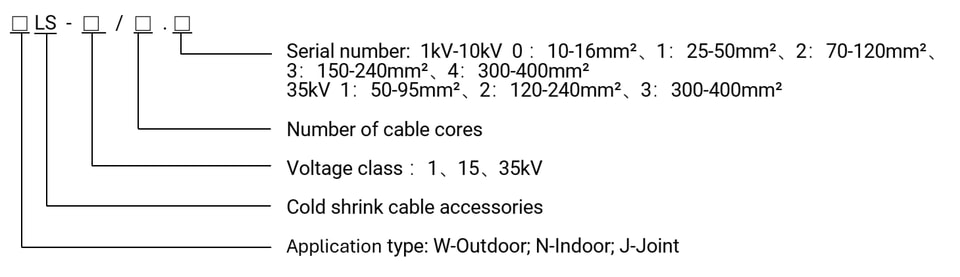

وصف الطراز

المعلمة

اسم المنتج		النوع	مساحة مقطع الكابل (مم²)
رأس كابل خارجي بانكماش بارد 35 كيلوفولت	أحادي القلب	WLS-35/1.1	35-95
		WLS-35/1.2	120-185
		WLS-35/1.3	240-400
		WLS-35/1.4	500-630
	ثلاثي القلوب	WLS-35/3.1	50-95
		WLS-35/3.2	120-185
		WLS-35/3.3	240-400
		WLS-35/3.4	500-630
رأس كابل داخلي بانكماش بارد 35 كيلوفولت	أحادي القلب	NLS-35/1.1	35-95
		NLS-35/1.2	120-185
		NLS-35/1.3	240-400
		NLS-35/1.4	500-630
	ثلاثي القلوب	NLS-35/3.1	50-95
		NLS-35/3.2	120-185
		NLS-35/3.3	240-400
		NLS-35/3.4	500-630

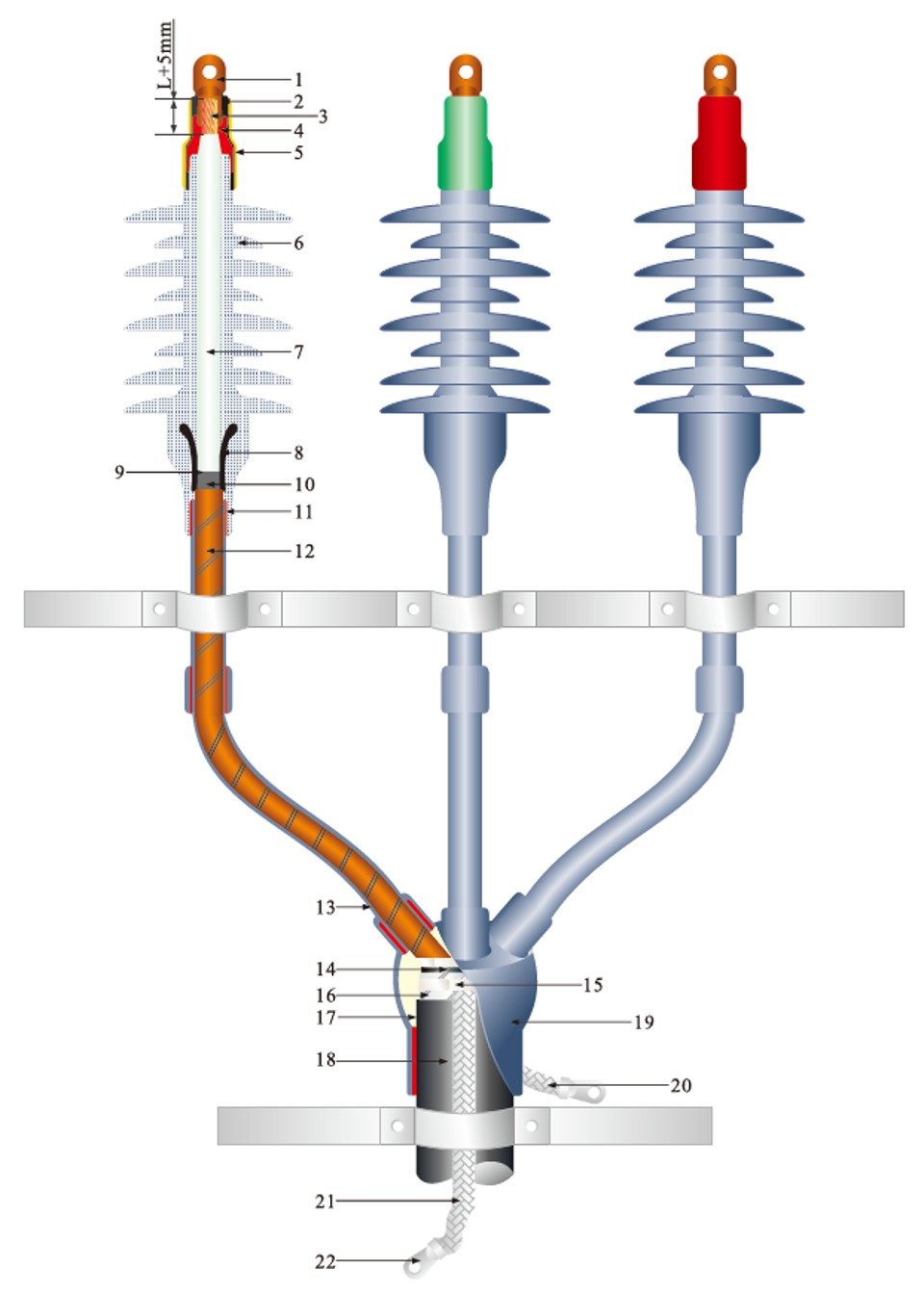

1. طرف التوصيل
2. شريط لاصق J-20
3. موصل السلك
4. مادة الإحكام
5. أنبوب محكم الغلق للكروماتوغرافيا
6. الطبقة العازلة الرئيسية
7. جسم الطرف
8. مخروط تخفيف الإجهاد
9. شريط شبه موصل
10. طبقة محجوبة شبه موصلة
11. مادة الإحكام
12. شريط محجوب بالنحاس
13. أنبوب عازل قابل للانكماش البارد
14. بطانة
15. نابض بقوة ثابتة
16. درع فولاذي
17. مادة لاصقة للحشو
18. الغلاف الخارجي للكابل
19. غلاف ثلاثي الفروع قابل للانكماش البارد
20. سلك تأريض محجوب
21. سلك تأريض مُدرع
22. طرف تأريض
L: عمق ثقب طرف التوصيل
