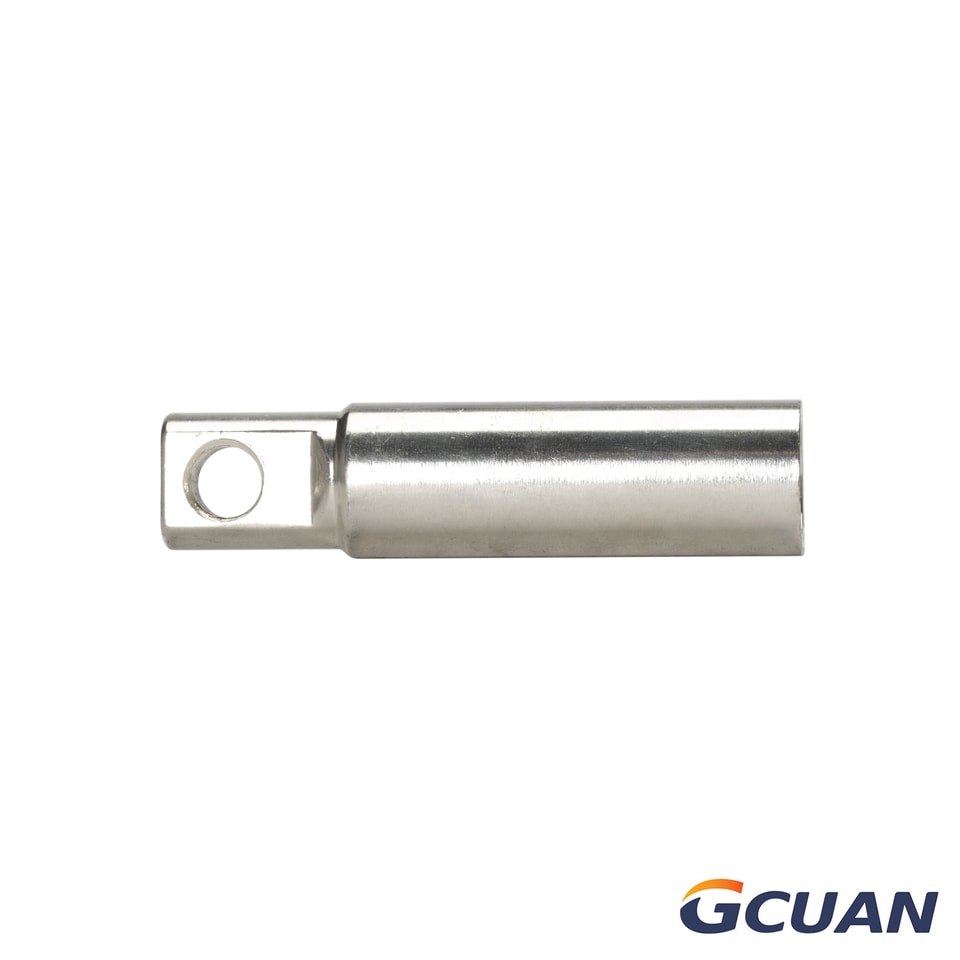

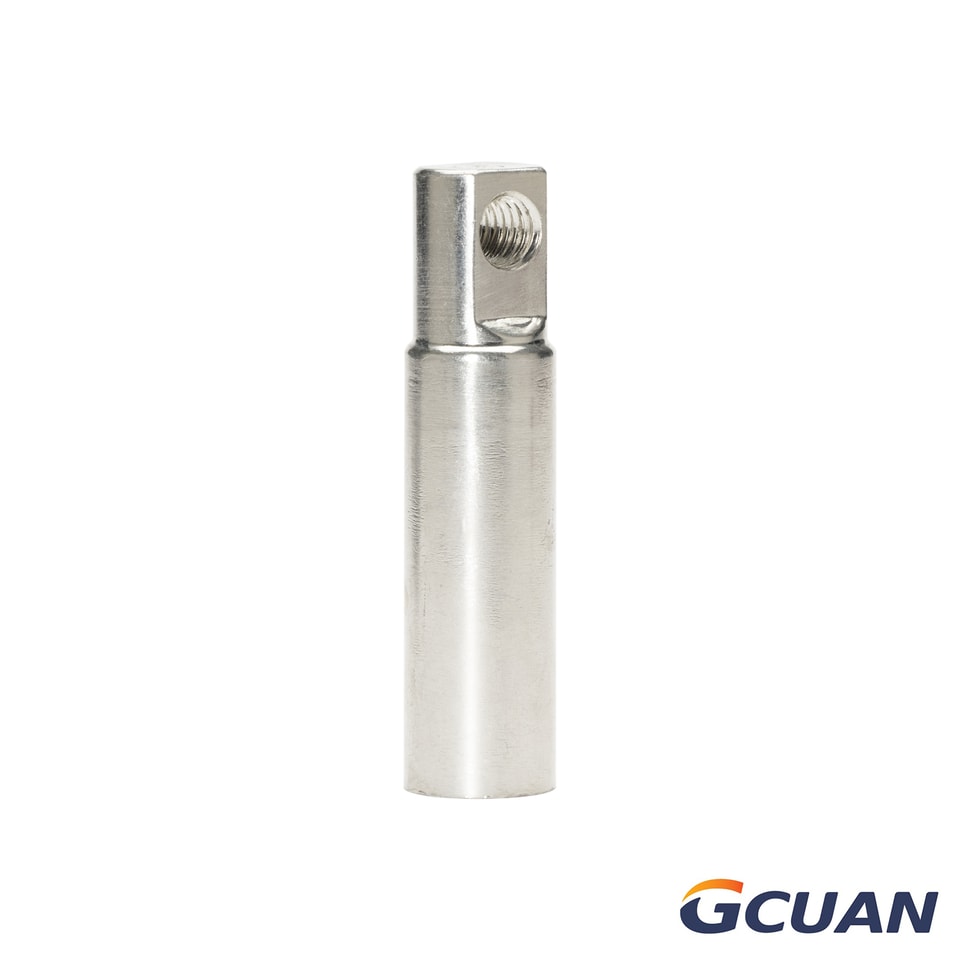

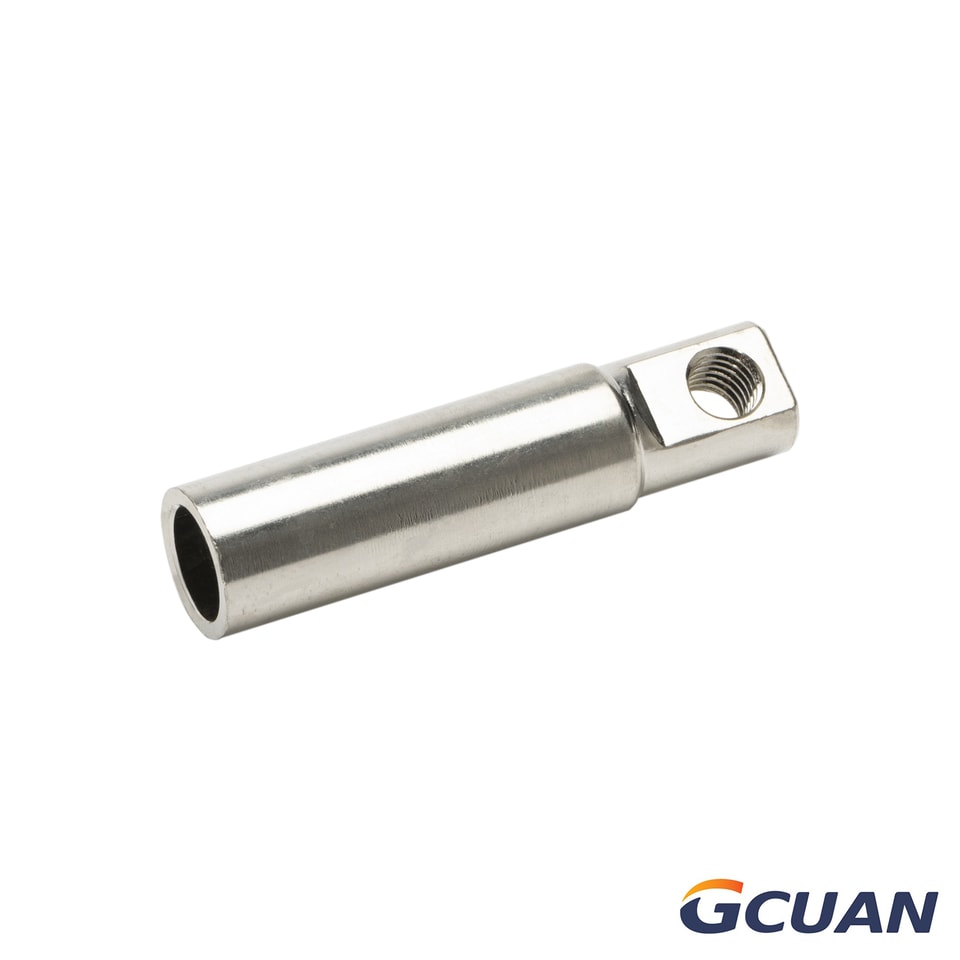

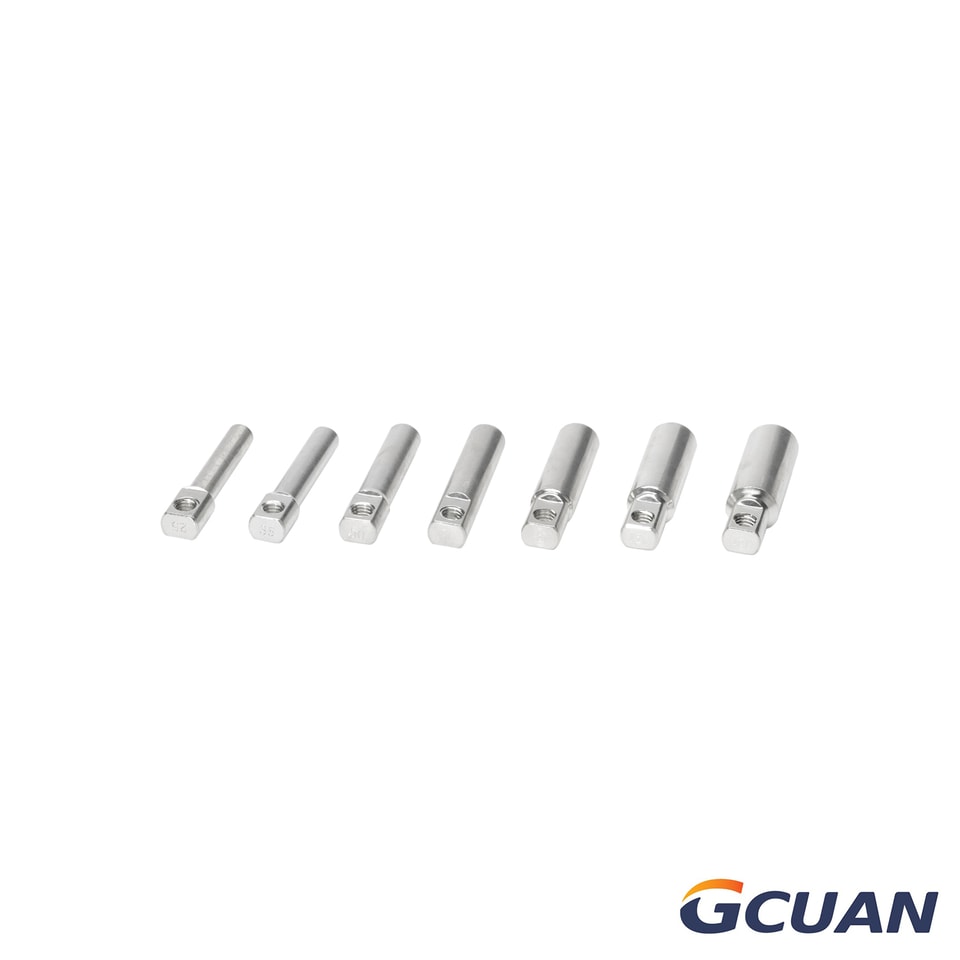

DTC وصلة كابل نحاسية
التطبيق:
يُستخدم لتوصيل الكابل النحاسي بالنهاية النحاسية للمعدات الكهربائية في الجهد المنخفض. من 16 إلى 150مم2
المادة:
نحاس≥99.9%
السطح:
مطلي بالقصدير

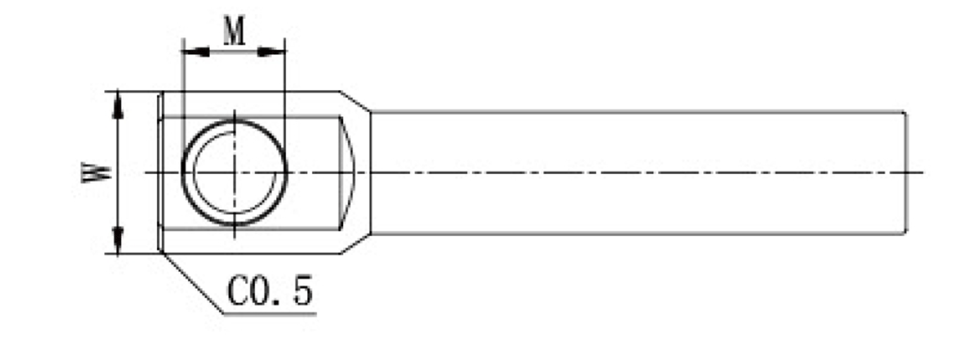

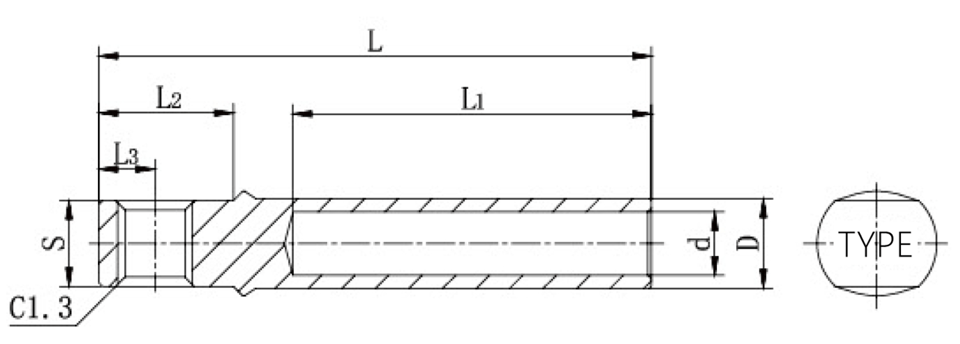

الرسم البعدي:
المعامل
|
النوع |
M |
D |
d |
L1 |
L2 |
L3 |
W |
S |
L |
|
DTC-25 |
3/8-16 |
11 |
7.0 |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-35 |
3/8-16 |
١٢ |
٨٫٥ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-50 |
3/8-16 |
١٤ |
٩٫٧ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-70 |
3/8-16 |
16 |
١٢٫١ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-95 |
3/8-16 |
18 |
١٣٫٢ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-120 |
3/8-16 |
٢٠ |
١٥٫١ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
|
DTC-150 |
3/8-16 |
٢٢ |
١٦٫٢ |
48 |
18 |
7.5 |
16 |
١١٫٥ |
٧٤ |
