أطراف لسان مربعة ملحومة بدون عزل
المادة:
• جسم الطرف: نحاس
• الطلاء: قصدير
الوصف 1
إغلاق بسحاب - سترات رياضية بسحاب 1/5 للرجال. نسيج مرن، خفيف الوزن، سريع الجفاف لأداء متميز. مقاس عادي - مقاسات أمريكية قياسية. تصميم رياضي يلتصق بالجسم لمدى حركة واسع، مصمم لأداء مثلي وراحة طوال اليوم. مميزات - إغلاق بسحاب ربع؛ فتحات للإبهام في الأكمام الطويلة لإبقائها في مكانها أثناء التمرين
وصف المنتج

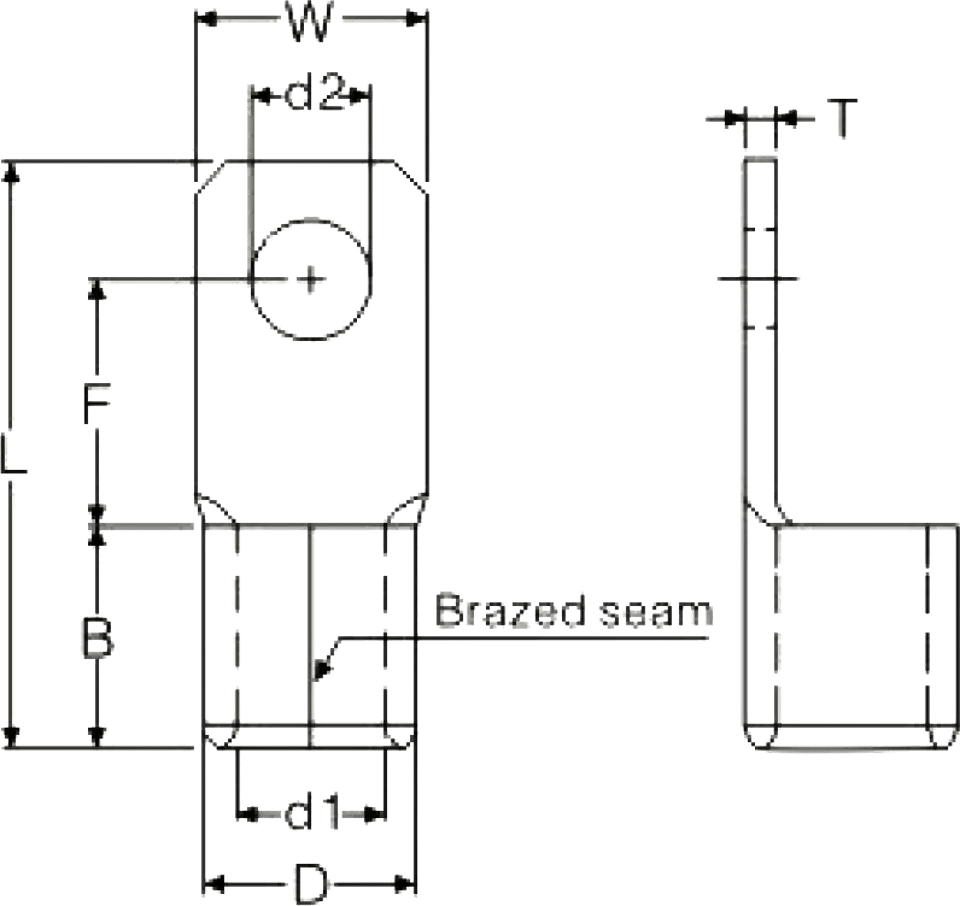

رسم أبعاد:
معيار:
| رقم الصنف | مقاس البرغي | البعد (مم) |
قطعة/
علبة |
أدوات | شرح | ||||||||
| متري | أمريكي | d2 | W | F | L | B | D | d1 | T | ||||
| SQNB 22-5 | ٥ | #10 | ٥.٣ | ١٢.٥ | ١٣.٥ | ٣٢.٠ | ١٢.٠ | ١١.٥ | ٨.١ | ١.٧ | ٢٥٠ | / |
نطاق السلك:
16-25mm² A.W.G.:(4) Max.current=115A |
| SQNB 22-6 | ٦ | 1/4'' | ٦.٤ | ||||||||||
| SQNB 22-8 | ٨ | 5/16'' | ٨٫٤ | ||||||||||
| SQNB 38-5 | ٥ | #10 | ٥.٣ | ١٣.٥ | ١٦٫٣ | ٣٨٫٠ | ١٤٫٠ | ١٣٫٣ | ٩٫٧ | ١٫٨ | ٢٠٠ | / |
نطاق السلك:
35mm² A.W.G.:(2) Max.current=160A |
| SQNB 38-6 | ٦ | 1/4'' | ٦.٤ | ||||||||||
| SQNB 38-8 | ٨ | 5/16'' | ٨٫٤ | ||||||||||
| SQNB 38-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 60-6 | ٦ | 1/4'' | ٦.٤ | 16.0 | 20.0 | 49.5 | 18.0 | 15.4 | 11.8 | ١٫٨ | 100 | / |
نطاق السلك:
50مم² A.W.G.:(1/0) أقصى تيار=215A |
| SQNB 60-8 | ٨ | 5/16'' | ٨٫٤ | ||||||||||
| SQNB 60-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 70-8 | ٨ | 5/16'' | ٨٫٤ | 17.5 | 20.0 | 48.0 | 18.0 | 17.5 | ١٣.٥ | 2.0 | 50 | / |
نطاق السلك:
70مم² A.W.G.:(2/0) أقصى تيار = 235A |
| SQNB 70-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 70-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 80-8 | ٨ | 5/16'' | ٨٫٤ | 21.8 | 20.0 | 49.0 | 20.0 | 19.5 | 14.5 | 2.3 | 50 | / |
نطاق السلك:
95mm² A.W.G.:(3/0) أقصى تيار = 255A |
| SQNB 80-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 80-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 100-8 | ٨ | 5/16'' | ٨٫٤ | 21.8 | 21.0 | 53.0 | 21.0 | 22.1 | 16.4 | 2.5 | 25 | / |
نطاق السلك:
120mm² A.W.G.:(4/0) Max.current=300A |
| SQNB 100-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 100-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 150-8 | ٨ | 5/16'' | ٨٫٤ | 22.0 | 22.3 | 61.0 | 27.0 | 26.6 | 19.5 | 3.2 | 25 | / |
نطاق السلك:
150mm² A.W.G.:(250/300MCM) Max.current=395A |
| SQNB 150-10 | ١٠ | 3/8'' | ١٠٫٥ | ||||||||||
| SQNB 150-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 200-10 | ١٠ | 3/8'' | ١٠٫٥ | 36.0 | 22.3 | 72.5 | 31.0 | 32.6 | 24.0 | 4.0 | ١٠ | / |
نطاق السلك:
240mm² A.W.G.:(400/500MCM) أقصى تيار = 470A |
| SQNB 200-12 | 12 | 1/2'' | 13.0 | ||||||||||
