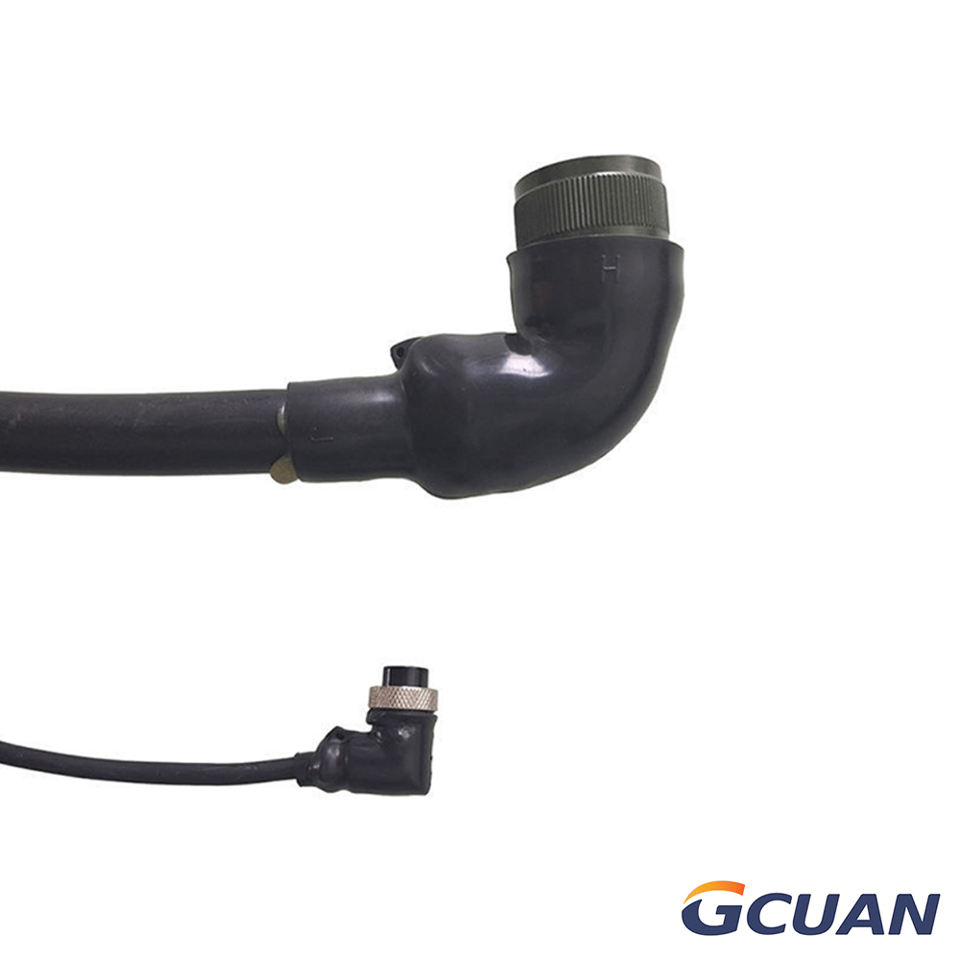

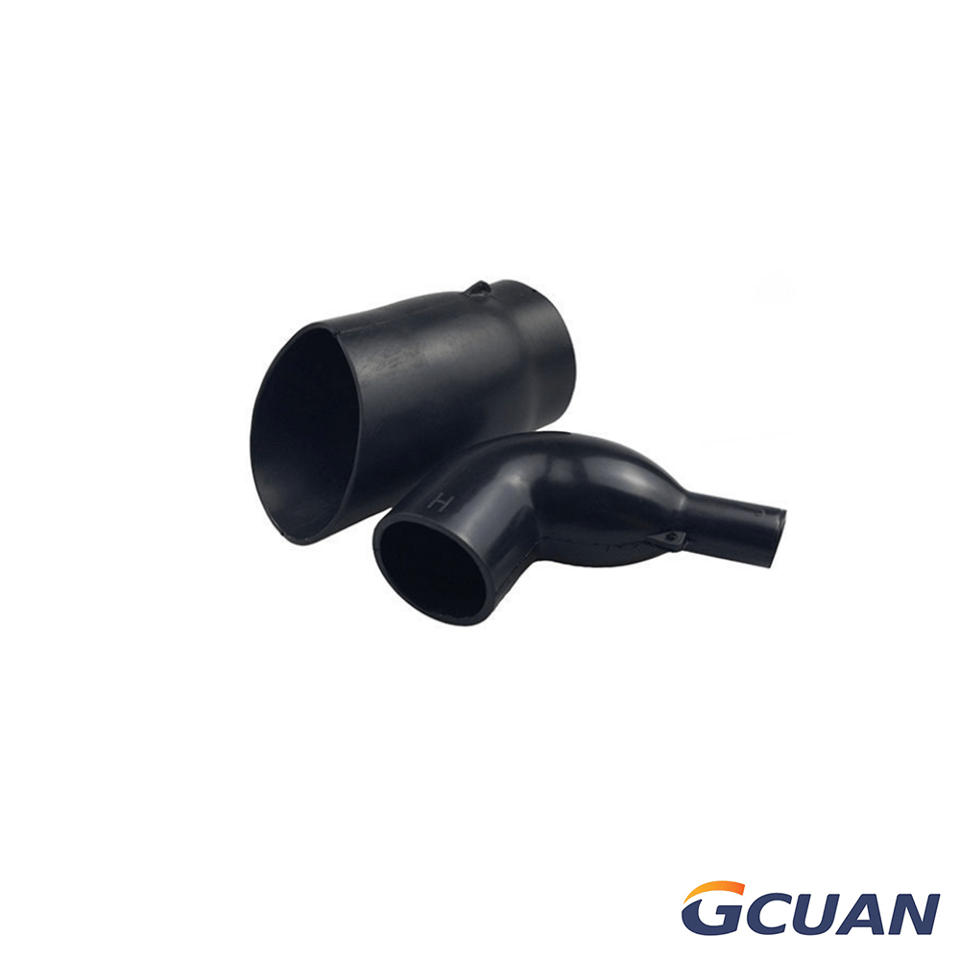

أغطية انكماش حراري بزاوية 90 درجة
تُستخدم للحماية الميكانيكية وتخفيف إجهاد الكابلات والقوابس المنحنية. كما تسد الفجوة بين مكوّنات الكابل والموصلات، وتوفر إحكامًا مقاومًا للماء وحماية عازلة. تتوفر بشفاه اختيارية.
MS-2A/C
الرقم | الطراز | الحد الأدنى للقطر عند التوريد قبل التمدد (مم) | الحد الأقصى للقطر بعد الانكماش الحراري (مم) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2A/C-01 | 17.8 | 17.8 | 10.9 | 9.9 | 7.9 | 3.8 | 1.50 | 20.3 |
2 | MS-2A/C-02 | 24.9 | 24.9 | 16.0 | 18.0 | 10.2 | 5.3 | 1.60 | 30.8 |
3 | MS-2A/C-03 | 30.0 | 30.0 | 21.1 | 20.6 | 14.2 | 6.4 | 1.60 | 33.5 |
4 | MS-2A/C-04 | 32.5 | 32.5 | 22.9 | 22.9 | 17.3 | 6.9 | 2.03 | 41.5 |
5 | MS-2A/C-05 | 36.1 | 36.1 | 27.4 | 26.4 | 21.8 | 8.4 | 2.03 | 46.2 |
6 | MS-2A/C-06 | 43.9 | 43.9 | 28.4 | 27.4 | 27.4 | 9.4 | 2.03 | 55.8 |
7 | MS-2A/C-07 | 53.1 | 53.1 | 48.3 | 46.7 | 33.8 | 15.0 | 2.60 | 66.5 |
8 | MS-2A/C-08 | 67.6 | 67.6 | 58.4 | 54.4 | 44.2 | 20.3 | 2.85 | 97.5 |
9 | MS-2A/C-09 | 87.6 | 87.6 | 68.8 | 63.0 | 55.4 | 23.4 | 3.05 | 128.0 |
MS-2D/C
الرقم | الطراز | الحد الأدنى للقطر عند التوريد قبل التمدد (مم) | الحد الأقصى للقطر بعد الانكماش الحراري (مم) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2D/C-01 | 24.0 | 24.0 | 14.0 | 12.4 | 9.9 | 4.2 | 1.60 | 32.0 |
2 | MS-2D/C-02 | 30.0 | 30.0 | 15.0 | 14.7 | 13.0 | 6.0 | 1.60 | 34.0 |
3 | MS-2D/C-03 | 34.0 | 34.0 | 18.0 | 16.0 | 16.8 | 7.0 | 2.00 | 42.0 |
4 | MS-2D/C-04 | 40.0 | 40.0 | 21.0 | 18.5 | 20.5 | 8.4 | 2.00 | 47.0 |
5 | MS-2D/C-05 | 45.0 | 45.0 | 25.0 | 22.1 | 26.0 | 9.0 | 2.00 | 56.0 |
6 | MS-2D/C-06 | 60.0 | 60.0 | 39.0 | 35.3 | 30.5 | 14.5 | 2.60 | 68.0 |
7 | MS-2D/C-07 | 70.0 | 70.0 | 48.0 | 45.7 | 41.5 | 20.3 | 2.80 | 85.5 |
8 | MS-2D/C-08 | 81.8 | 81.8 | 57.2 | 57.2 | 60.5 | 25.4 | 3.00 | 117.9 |
MS-2K/C
الرقم | الطراز | الحد الأدنى للقطر عند التوريد قبل التمدد (مم) | الحد الأقصى للقطر بعد الانكماش الحراري (مم) | |||||||
Hmin | Jmin | Hmax | Jmax | HW±20% | JW±20% | P±10% | ||||
-4, -25, -71 | -100 | -4، -25 | -100 | |||||||
1 | MS-2K/C-01 | 24.0 | 24.0 | 24.0 | 14.0 | 10.4 | 5.6 | 1.30 | 1.30 | 25.0 |
2 | MS-2K/C-02 | 30.0 | 30.0 | 30.0 | 15.0 | 14.2 | 5.9 | 1.50 | 1.50 | 32.0 |
3 | MS-2K/C-03 | 31.0 | 31.0 | 31.0 | 18.0 | 18.0 | 7.1 | 1.80 | 1.80 | 39.0 |
4 | MS-2K/C-04 | 36.0 | 36.0 | 36.0 | 21.0 | 22.4 | 8.4 | 1.80 | 1.80 | 46.0 |
5 | MS-2K/C-05 | 43.0 | 43.0 | 43.0 | 25.0 | 28.2 | 9.9 | 2.00 | 2.00 | 55.0 |
6 | MS-2K/C-06 | 60.0 | 52.0 | 52.0 | 39.0 | 35.1 | 15.7 | 3.30 | 3.30 | 80.0 |
7 | MS-2K/C-07 | 66.0 | 66.0 | 66.0 | 42.0 | 44.5 | 16.8 | 3.80 | 3.80 | 108.0 |
