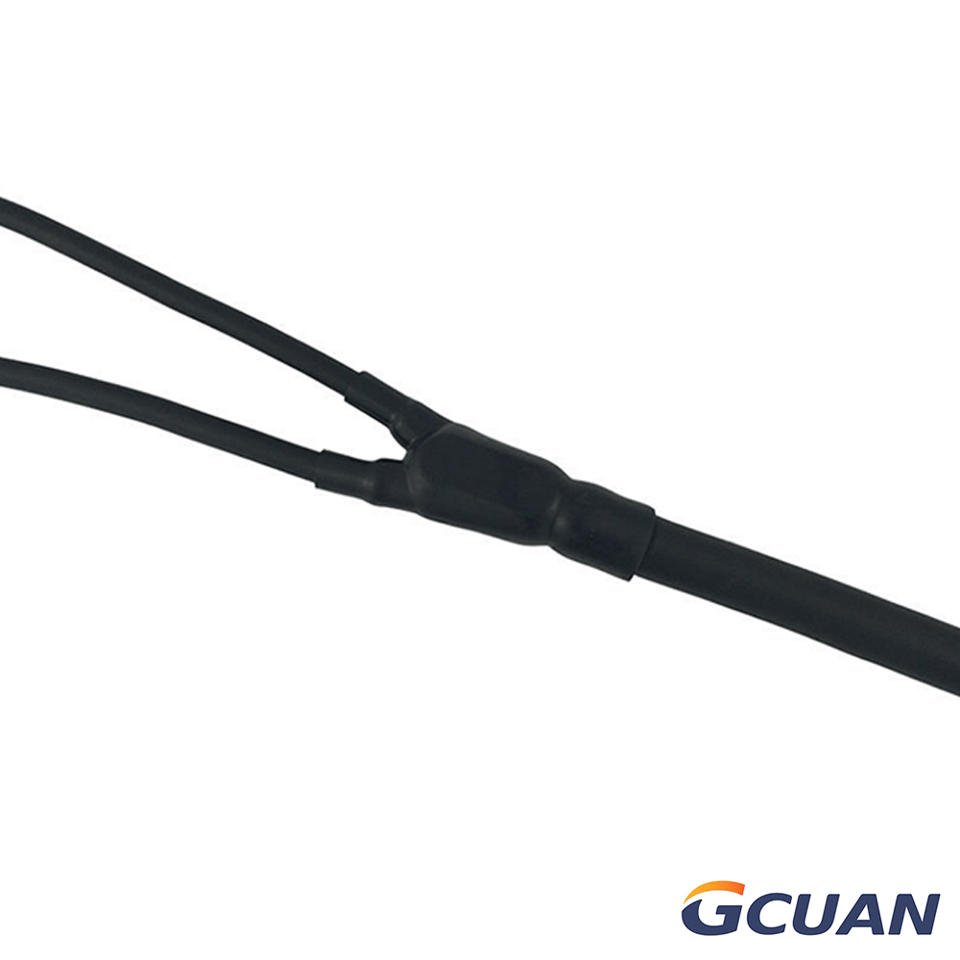

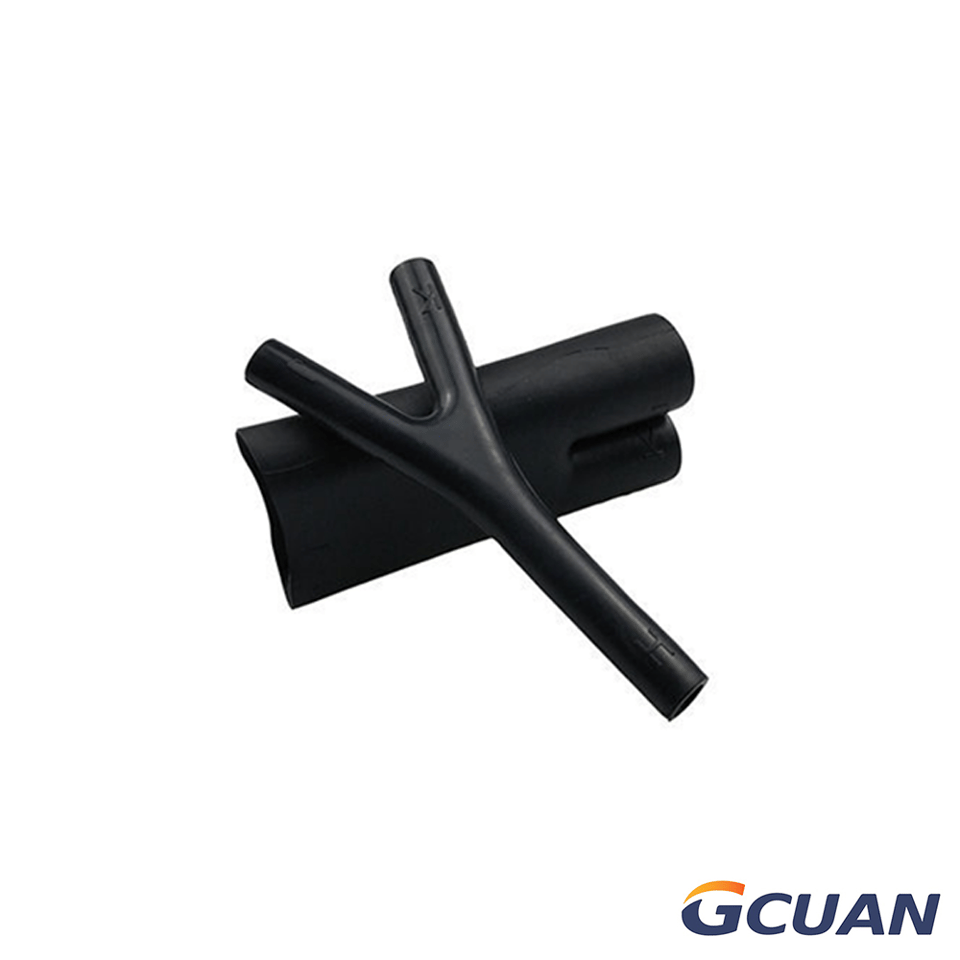

أغطية انكماش حراري على شكل Y بمخرجين

الرقم

الطراز

الحد الأدنى للقطر عند التوريد قبل التمدد (مم)

الحد الأقصى للقطر بعد الانكماش الحراري (مم)

Hmin

Jmin

Kmin

Hmax

Jmax

Kmax

W±20%

P±10%

1

MS-3A/Y-01

19.8

13.2

13.2

6.6

6.6

6.6

1.0

40.6

2

MS-3A/Y-02

34.3

22.9

22.9

11.4

11.4

11.4

1.3

63.0

3

MS-3A/Y-03

60.2

40.1

40.1

20.1

20.1

20.1

1.5

94.7

4

MS-3A/Y-04

83.3

54.9

54.9

33.3

33.3

33.3

1.8

133.9

الرقم

الطراز

الحد الأدنى للقطر عند التوريد قبل التمدد (مم)

الحد الأقصى للقطر بعد الانكماش الحراري (مم)

Hmin

Jmin

Kmin

Hmax

Jmax

Kmax

HW±20%

JW&KW±20%

P±10%

1

MS-3B/Y-01

13.2

6.6

6.6

5.5

3.3

3.3

1.52

1.02

45.2

2

MS-3B/Y-02

26.9

13.2

13.2

12.4

6.1

6.1

2.54

1.52

85.1

3

MS-3B/Y-03

38.6

26.9

26.9

18.0

12.4

12.4

3.05

2.54

135.2

4

MS-3B/Y-04

55.6

31.0

31.0

25.9

12.7

12.7

4.57

2.54

158.3
