AD وصلة نحاسية ذات ثقبين
التطبيق:
يستخدم لتوصيل كابل النحاس. من 38 إلى 500 ملم². تصميم ثقب مزدوج لثبات أعلى في التركيب
المادة:
نحاس بنسبة ≥ 99.9%
السطح:
مطلي بالقصدير

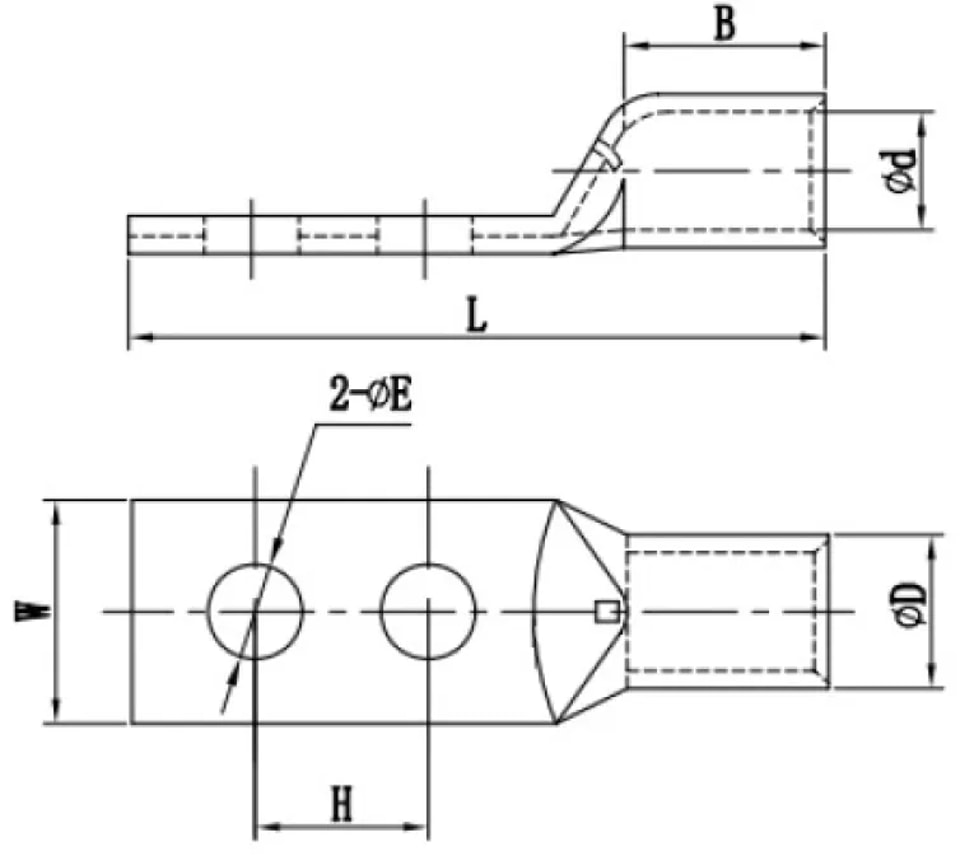

رسم الأبعاد:
المعامل
|
مواصفات النوع |
الأبعاد (مم) |
||||||
|
ΦE |
ΦD |
Φd |
W |
B |
L |
H |
|
|
AD38-8 |
9.5 |
11.7 |
9.5 |
17.5 |
12.0 |
65.8 |
25.4 |
|
AD60-10 |
11.0 |
١٤٫٤ |
١١٫٩ |
٢١٫٣ |
١٤٫٠ |
٧٤٫٧ |
25.4 |
|
AD80-10 |
11.0 |
١٧٫٩ |
١٤٫٩ |
٢٦٫٧ |
١٩٫٠ |
٨٢٫٣ |
25.4 |
|
AD100-10 |
١٠٫٥ |
٢٠٫١ |
١٦٫٨ |
٢٩٫٧ |
١٩٫٥ |
٨٦٫٦ |
25.4 |
|
AD125-10 |
11.0 |
٢١٫٣ |
١٧٫٨ |
٣٢٫٠ |
١٩٫٠ |
٨٩٫٧ |
25.4 |
|
AD150-10 |
11.0 |
٢٣٫٤ |
١٩٫٦ |
٣٥٫٠ |
٢٢٫٨ |
٩٤٫٥ |
25.4 |
|
AD180-12 |
١٤٫٠ |
٢٥٫٣ |
٢١٫١ |
٣٧٫٥ |
٢٣٫٨ |
١١٧٫٠ |
٤٤٫٥ |
|
AD200-12 |
١٤٫٠ |
٢٧ |
٢٢٫٥ |
٤٠٫٤ |
٢٤٫٨ |
١١٩٫٦ |
٤٤٫٥ |
|
AD250-12 |
١٤٫٠ |
٣٠٫٢ |
٢٥٫٢ |
٤٥٫٢ |
٢٦٫٨ |
١٢٠٫٧ |
٤٤٫٥ |
|
AD325-12 |
١٤٫٠ |
٣٣٫١ |
٢٧٫٦ |
٤٩٫٢ |
٣٦٫٠ |
١٣٠٫٢ |
٤٤٫٥ |
|
AD400-12 |
١٤٫٠ |
٣٨٫٢ |
٣١٫٨ |
٥٦٫٩ |
٤٠٫٠ |
١٣٦٫٨ |
٤٤٫٥ |
|
AD500-12 |
١٤٫٠ |
٤٢.٧ |
٣٥.٦ |
٦٣.٠ |
٤٣.٠ |
١٤٧.٥ |
٤٤٫٥ |
