سكة دين مقطع C الألومنيوم
هيكل الملف الشخصي:
يتميز المقطع C بشكل "C" متماثل، مع متغيرات شائعة مثل C20، C30، C40، وC50، مما يوفر دعمًا جيدًا للجدار للمكونات الأثقل.
متاح بأنماط صلبة، أو مخددة، أو مثقبة للتركيب المرن؛ قد تتطلب بعض الأجهزة الحديثة محولات للتكامل.
سيناريوهات الاستخدام:
يستخدم عادةً في أنظمة التحكم الصناعية، ومصادر الطاقة، و المحولات—خاصةً في الأنظمة القديمة أو التطبيقات الخفيفة.

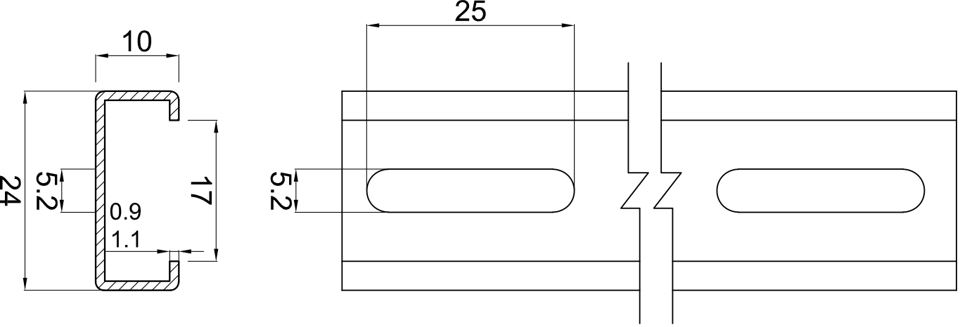

رسم الأبعاد:
المعامل:
|
البند |
الأبعاد (مم) |
|||||
|
العرض الخارجي |
العرض الداخلي |
الارتفاع |
السُمك |
حجم الفتحة |
تباعد الفتحات |
|
|
C24-10 AL |
24 |
17 |
10 |
0.9 |
5.2*25 |
35.5 |
|
1.1 |
||||||
|

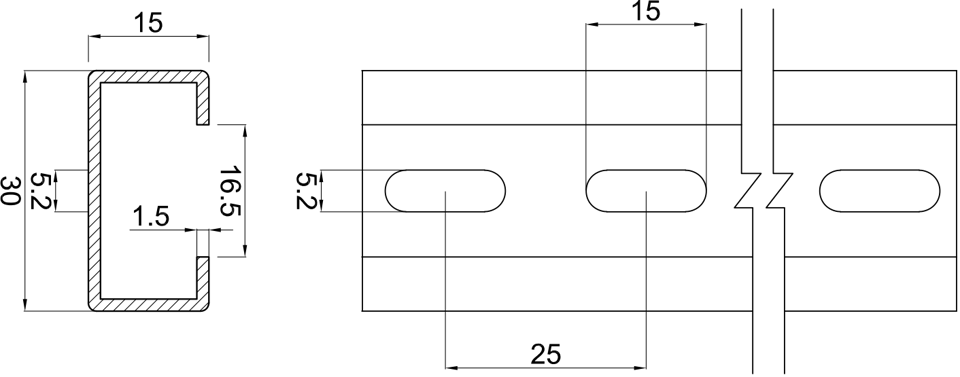

C30-15 AL |
30 |
١٦٫٥ |
١٥ |
١٫٥ |
٥٫٢*١٥ |
٢٥ |
