سكة DIN من الألومنيوم على شكل قبعة علوية
بنية المقطع:
مقطع قياسي على شكل قبعة علوية (TS35) بعرض 35 مم وبمقطع عرضي على شكل U؛ متوفر بارتفاع 7.5 مم أو 15 مم.
خيارات التثبيت:
متوفر بإصدارات مصمتة أو مشقوقة أو مثقبة لتسهيل تثبيت المكونات وتمرير الكابلات.
سيناريوهات الاستخدام:
تُستخدم عادةً في لوحات التحكم وصناديق التوزيع لتركيب قواطع الدائرة، وكتل الأطراف، والمرحلات، ومزودات الطاقة.
وصف المنتج

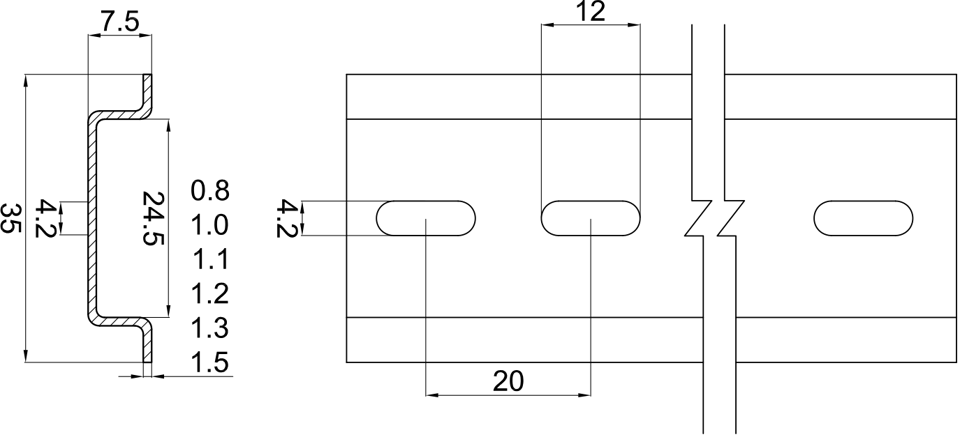

الرسم الأبعادي:
المعلمات:
البند | الأبعاد (مم) | الطول | |||||
العرض الخارجي | العرض الداخلي | الارتفاع | السُمك | قطر الثقب | تباعد الثقوب | ||
TH35-7.5 AL | 35 | 24.5 | 7.5 | 0.8 | 4.2*12 | 20 | 1m |
1.0 | |||||||
1.1 | |||||||
1.2 | |||||||
1.3 | |||||||
1.5 | |||||||

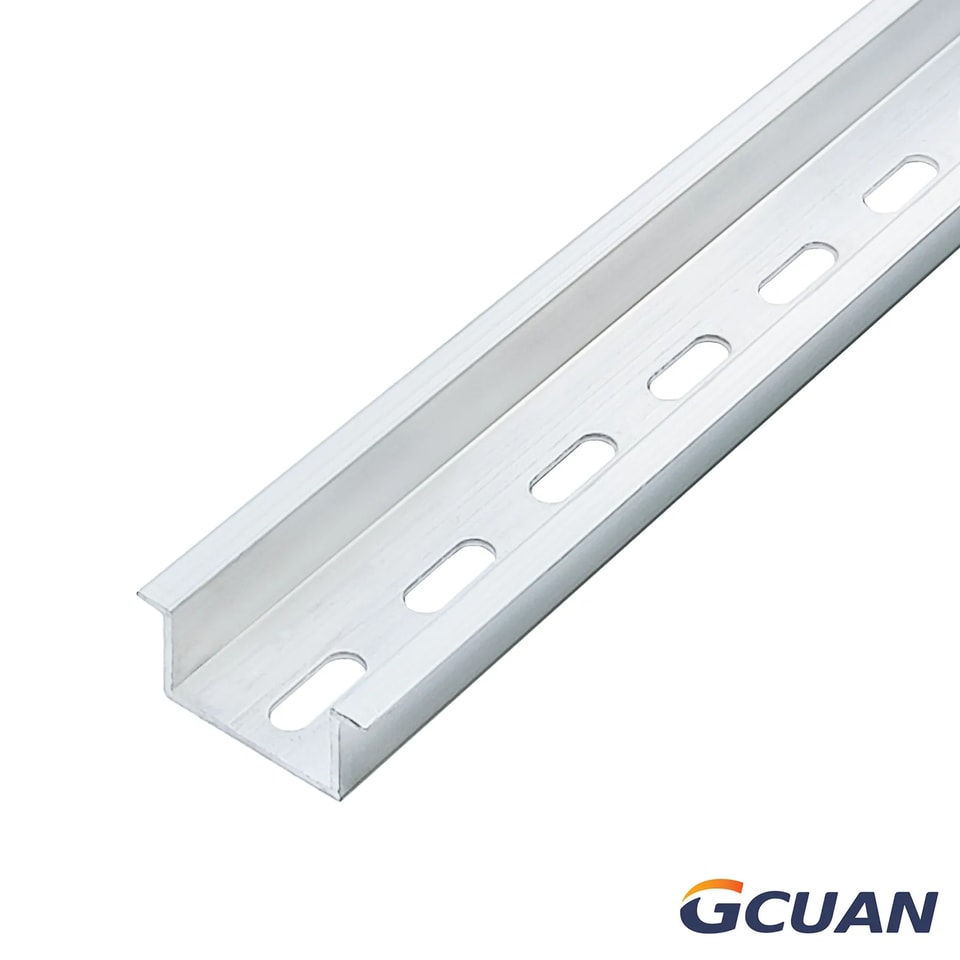

TH35-15 AL | 35 | 24 | 15 | 1.3 | 5.4*15 | 25 | 1m |

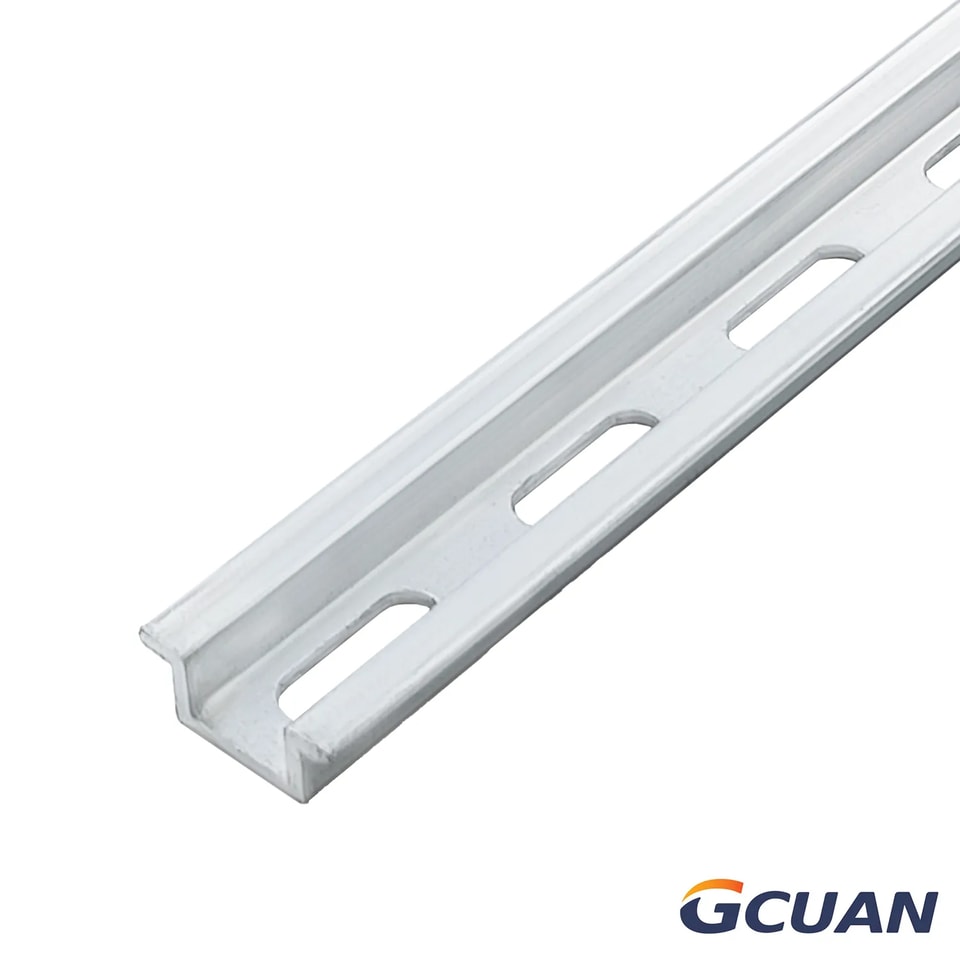

TH15-6 AL | 15 | 7.5 | 6 | 1.3 | 4.2*12 | 20 | 1m |
