CPTAU وصلة ثنائية المعدن معزولة مسبقًا
التطبيق:
يُستخدم وصلة CPTAU ثنائية المعدن المعزولة مسبقًا لإنشاء اتصال بين كابل LV-ABC والمعدات الكهربائية.
المادة:
الألومنيوم≥99.5%، النحاس≥99.9%
الميزة:
يمكن تحديد المقطع العرضي للموصل بسهولة من خلال الرمز اللوني للحلقات المرنة.
تتيح الحلقة المرنة والشحم المملوء مسبقًا أداءً متميزًا لمقاومة الماء.
تم إجراء اختبار مقاومة الماء عند 6 كيلو فولت لمدة دقيقة واحدة تحت الماء.
أنبوب العزل مصنوع من بوليمر مقاوم للعوامل الجوية والأشعة فوق البنفسجية.

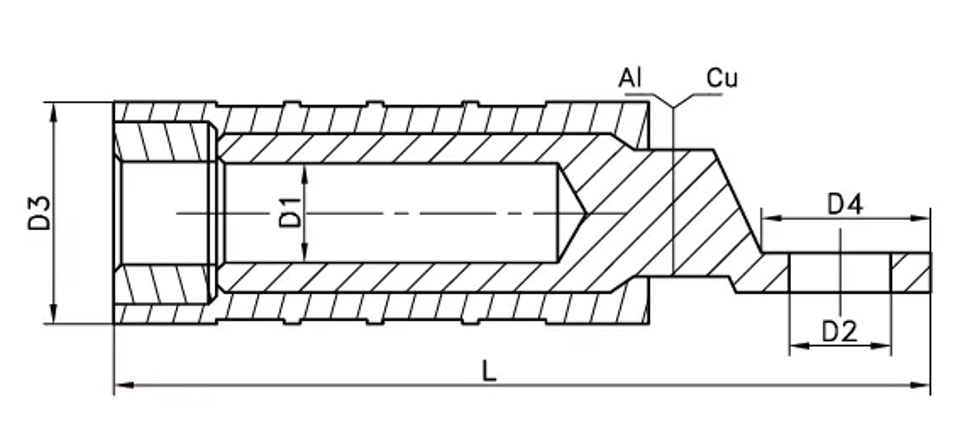

رسم الأبعاد:
المعامل
|
مواصفات النوع |
الأبعاد (مم) |
الطول (مم) |
كود اللون |
||
|
C |
B |
Φ |
L |
||
|
CPTAU16-10 |
16 |
20 |
10.5 |
73 |
أزرق |
|
CPTAU25-12 |
20 |
24 |
13 |
98.5 |
برتقالي |
|
CPTAU35-12 |
20 |
24 |
13 |
98.5 |
أحمر |
|
CPTAU50-12 |
20 |
24 |
13 |
98.5 |
أصفر |
|
CPTAU54.6-12 |
20 |
24 |
13 |
98.5 |
أسود |
|
CPTAU70-10 |
20 |
24 |
13 |
98.5 |
أبيض |
|
CPTAU95-12 |
20 |
24 |
13 |
98.5 |
رمادي |
|
CPTAU120-12 |
23 |
30 |
13 |
125 |
وردي |
|
CPTAU150-12 |
23 |
30 |
13 |
125 |
بنفسجي |
