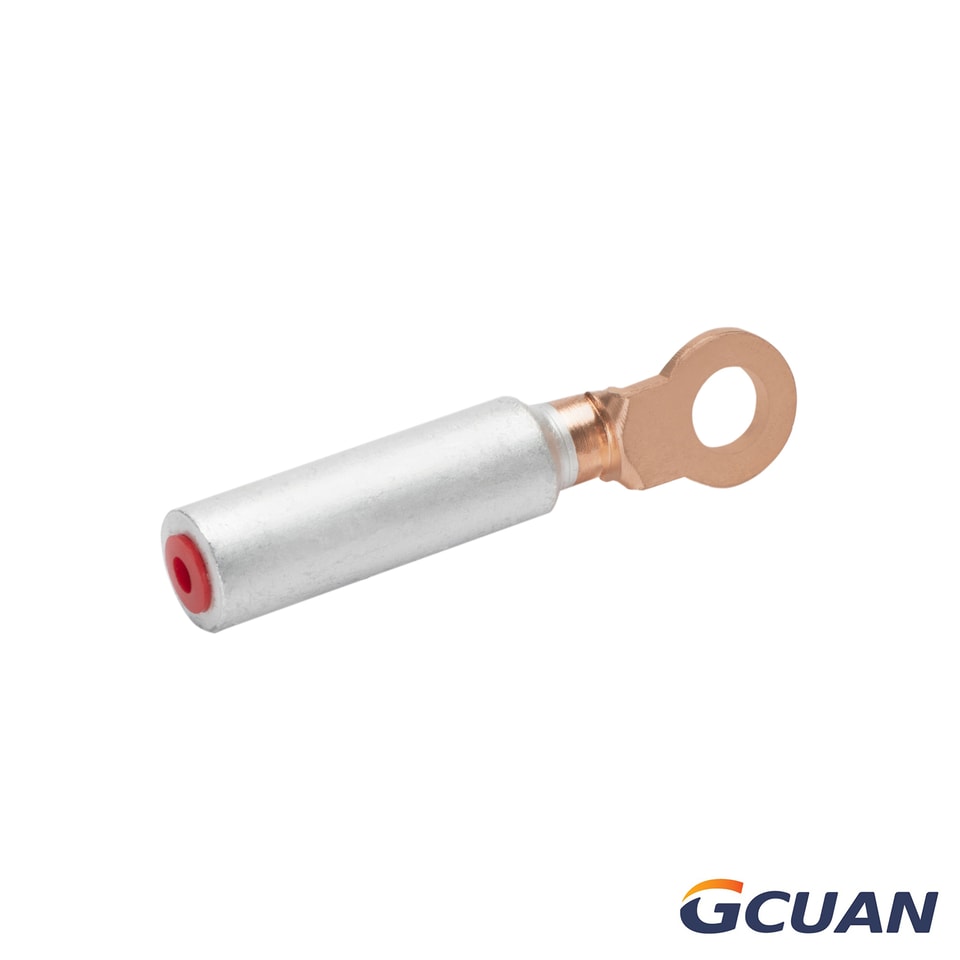

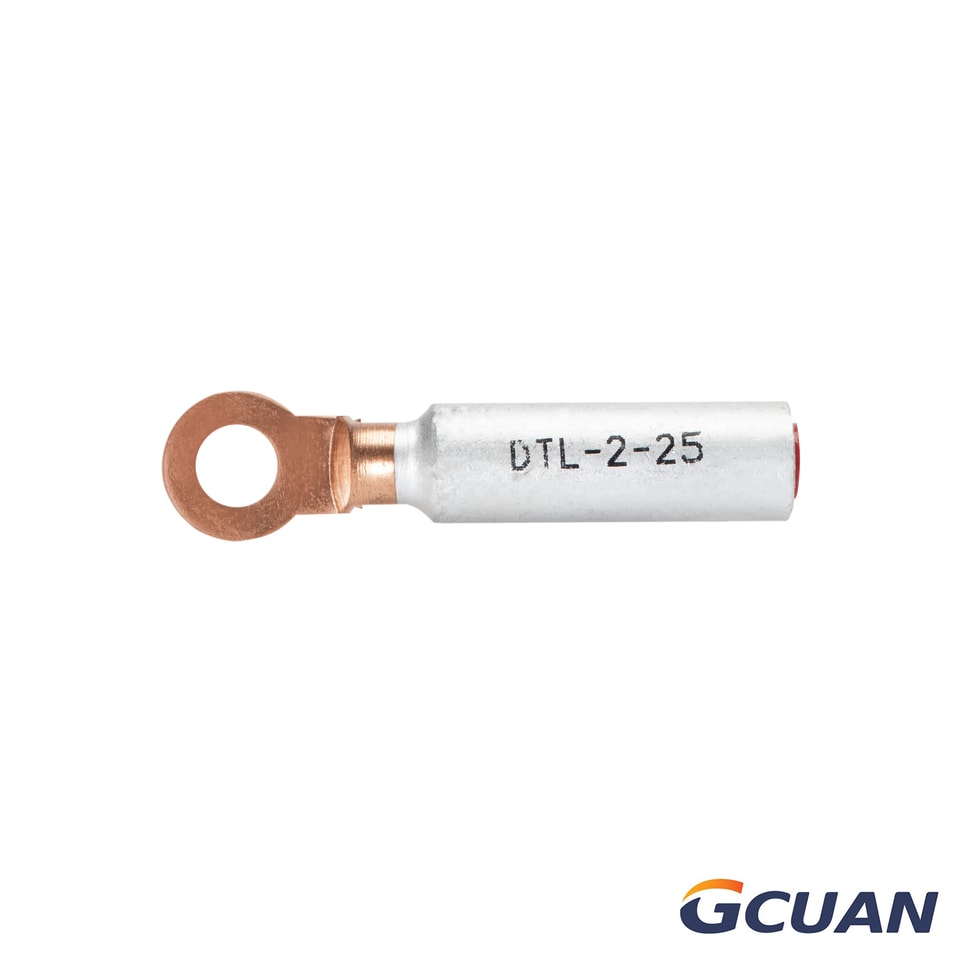

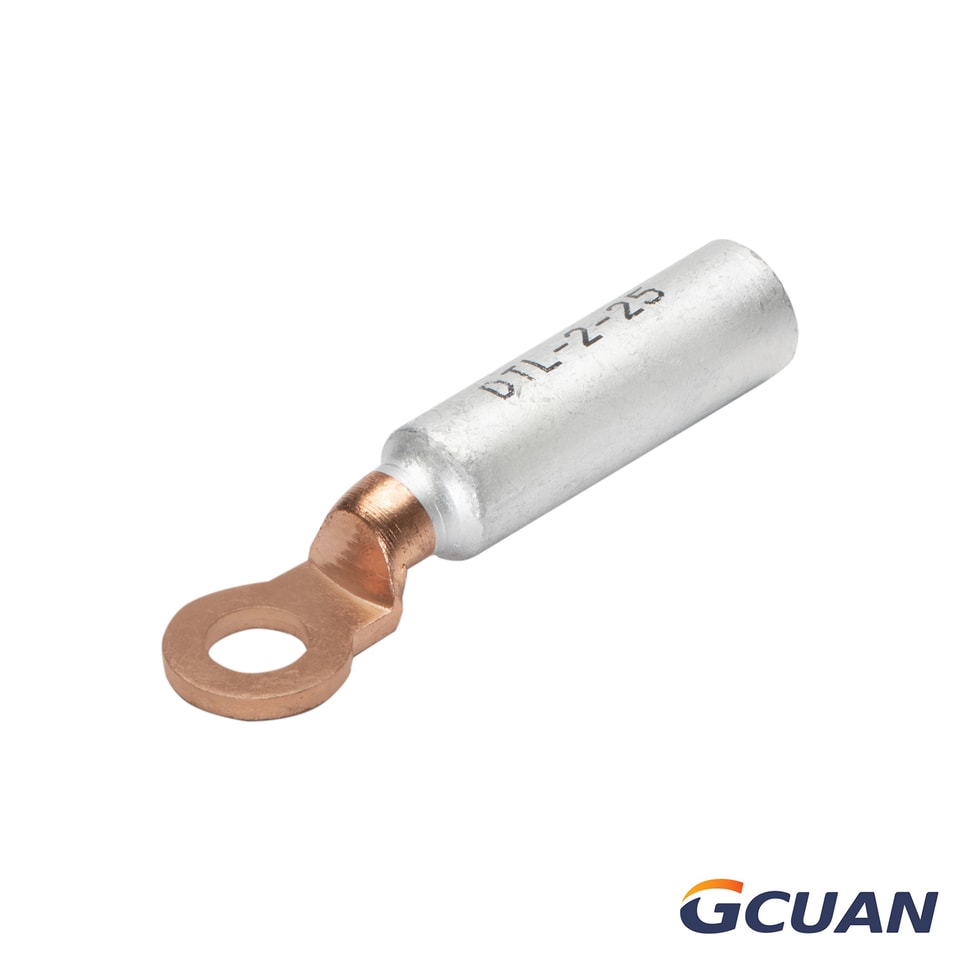

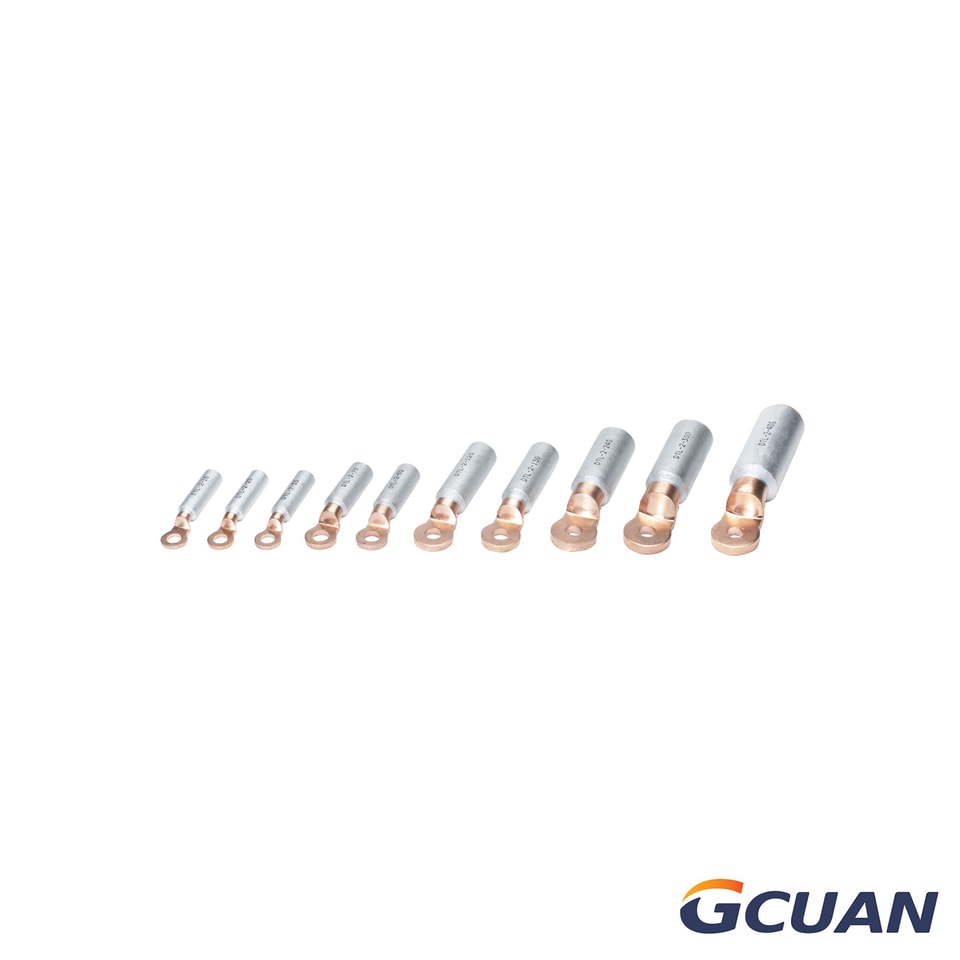

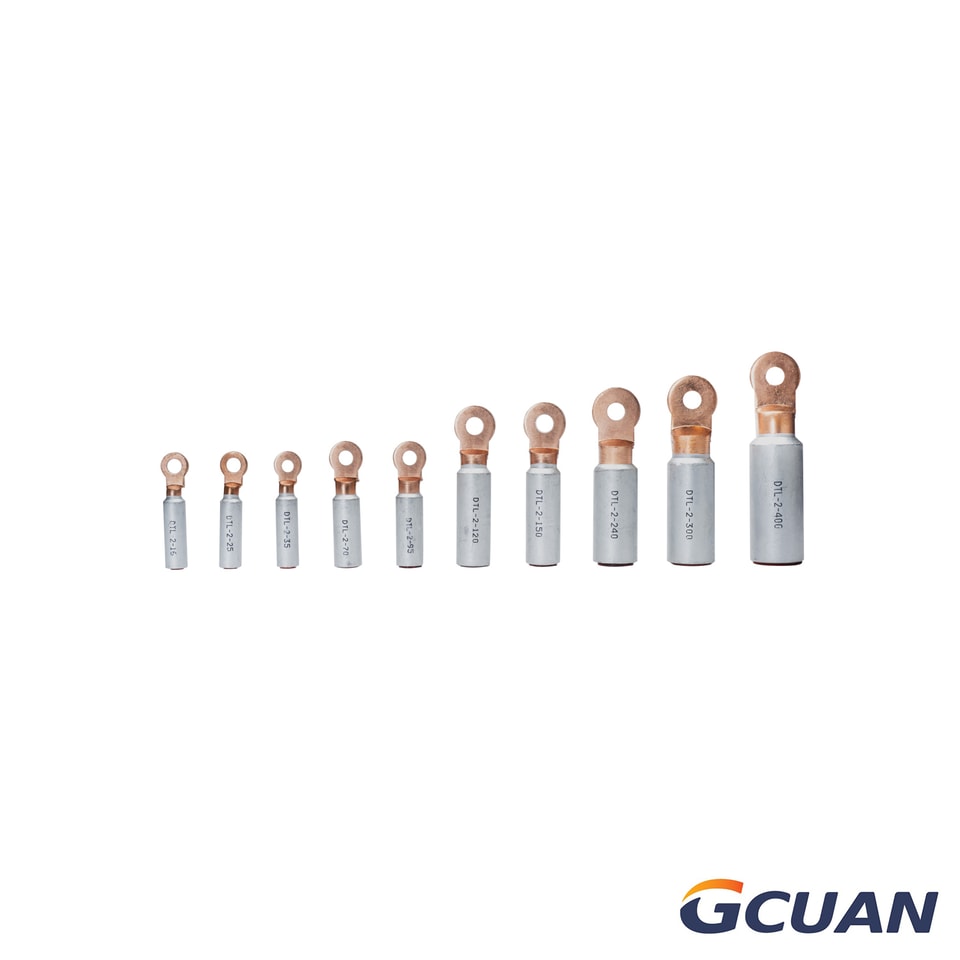

DTL-2 وصلة كابل ثنائية المعدن
التطبيق:
يستخدم لتوصيل انتقالي لكابل الألومنيوم أو كابل سبائك الألومنيوم مع النهاية النحاسية للمعدات الكهربائية في الجهد المتوسط. من 16 إلى 630 مم2
المادة:
الألومنيوم ≥99.5%، النحاس ≥99.9%
الميزة:
· هيكل منع الزيت
· ملحوم بالاحتكاك

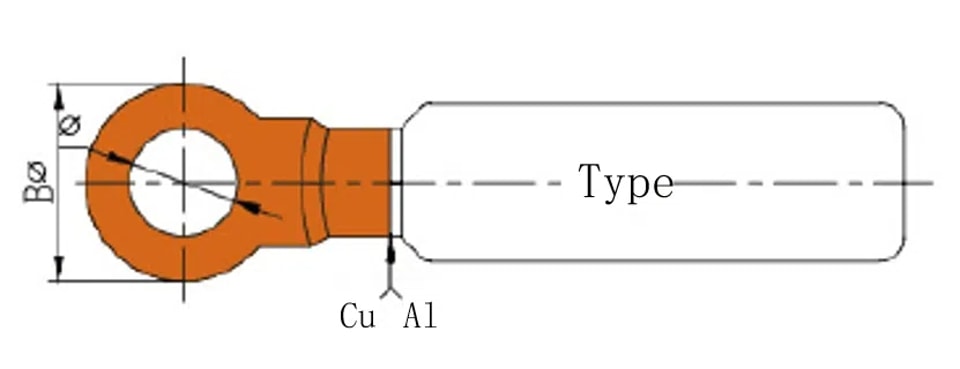

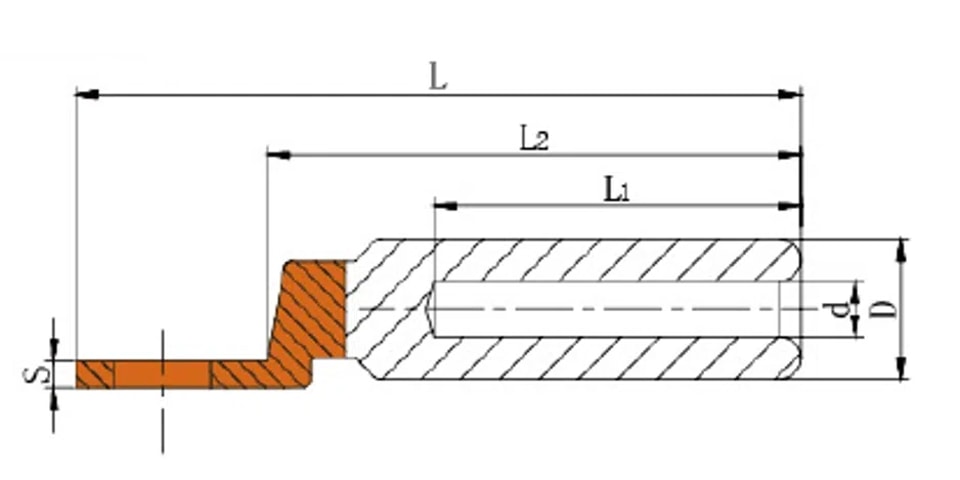

رسم الأبعاد:
المعامل:
|
النوع |
Φ |
D |
d |
L1 |
L2 |
B |
S |
L |
|
DTL-2-10 |
11 |
16 |
5.5 |
42 |
61 |
20 |
3 |
83 |
|
DTL-2-16 |
11 |
16 |
5.5 |
42 |
61 |
20 |
3 |
83 |
|
DTL-2-25 |
11 |
16 |
6.5 |
42 |
61 |
20 |
3 |
83 |
|
DTL-2-35 |
11 |
16 |
8 |
42 |
61 |
20 |
3 |
83 |
|
DTL-2-50 |
13 |
20 |
9 |
43 |
64 |
24 |
4.5 |
90 |
|
DTL-2-70 |
13 |
20 |
11 |
43 |
64 |
24 |
4.5 |
90 |
|
DTL-2-95 |
13 |
20 |
12.5 |
43 |
64 |
24 |
4.5 |
90 |
|
DTL-2-120 |
13 |
25 |
13.5 |
60 |
83 |
٣٠ |
٦ |
١١٥ |
|
DTL-2-150 |
13 |
25 |
١٥.٥ |
60 |
83 |
٣٠ |
٦ |
١١٥ |
|
DTL-2-185 |
13 |
٣٢ |
١٧.٥ |
60 |
٨٨ |
٣٥ |
٧.٥ |
١٢٥ |
|
DTL-2-240 |
13 |
٣٢ |
١٩.٥ |
60 |
٨٨ |
٣٥ |
٧.٥ |
١٢٥ |
|
DTL-2-300 |
13 |
٣٤ |
٢٢.٥ |
٦٢ |
٩٧ |
٣٦ |
8 |
١٣٥ |
|
DTL-2-400 |
13 |
٣٨ |
٢٦ |
٧٥ |
١١٢ |
٣٦ |
8 |
١٥٠ |
|
DTL-2-500 |
١٧ |
٤٠ |
٢٩ |
90 |
١٢٧ |
٣٦ |
8 |
١٦٥ |
