JJCD1 موصل التأريق المخترق المعزول 1 كيلو فولت
التطبيق:

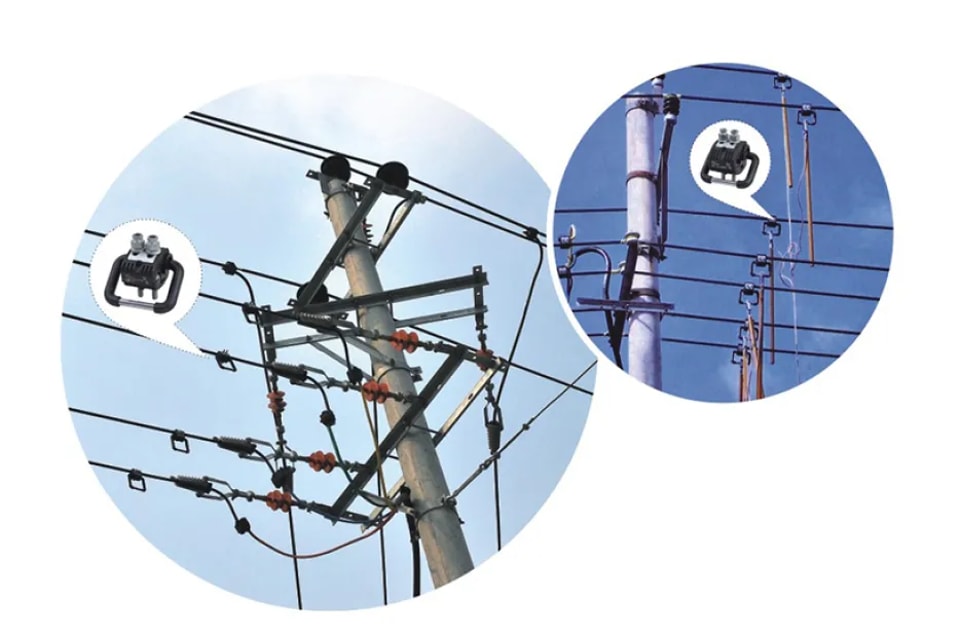

مناسب لحماية التأريض للأسلاك المعزولة الهوائية 1kv وللفحص الكهربائي المؤقت.

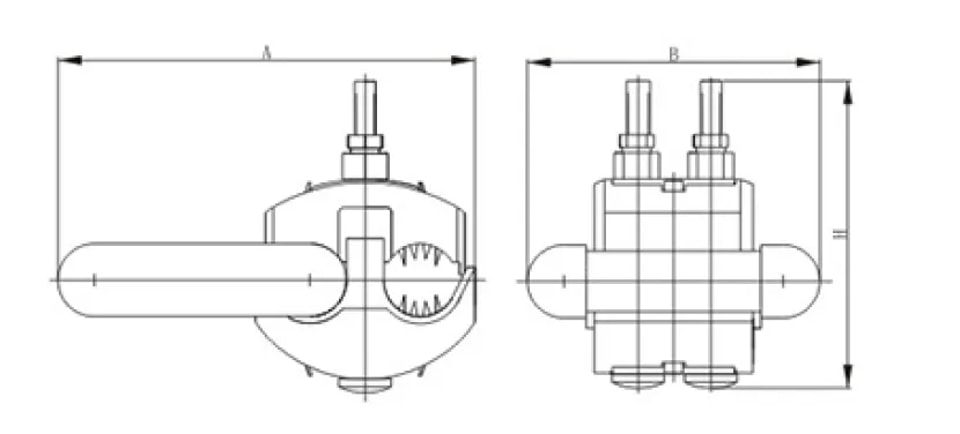

رسم أبعادي
معامل
|
نوع |
سلك مناسب (مم²) |
أبعاد (مم) |
تيار عادي (أ) |
كمية البرغي (قطعة) |
عمق الاختراق (مم) |
||
|
أ |
ب |
هـ |
|||||
|

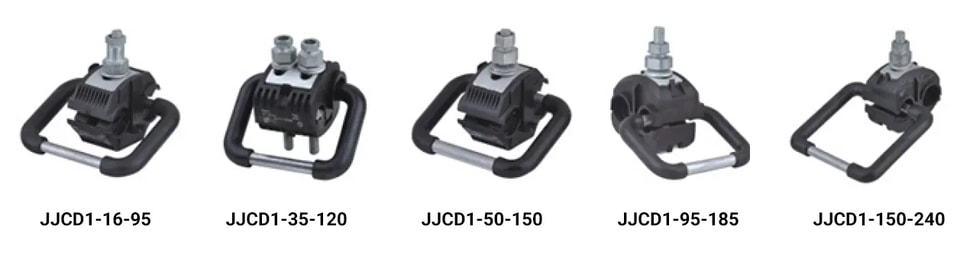

JJCD1-16-95 |
16-95 |
120 |
103 |
80 |
214 |
1 |
3-4 |
|
JJCD1-35-120 |
35-120 |
120 |
103 |
80 |
316 |
2 |
3-4 |
|
JJCD1-50-150 |
50-150 |
120 |
103 |
80 |
316 |
1 |
3-4 |
|
JJCD1-95-185 |
95-185 |
125 |
103 |
110 |
276 |
1 |
3-4 |
|
JJCD1-150-240 |
150-240 |
125 |
103 |
110 |
276 |
1 |
3-4 |
