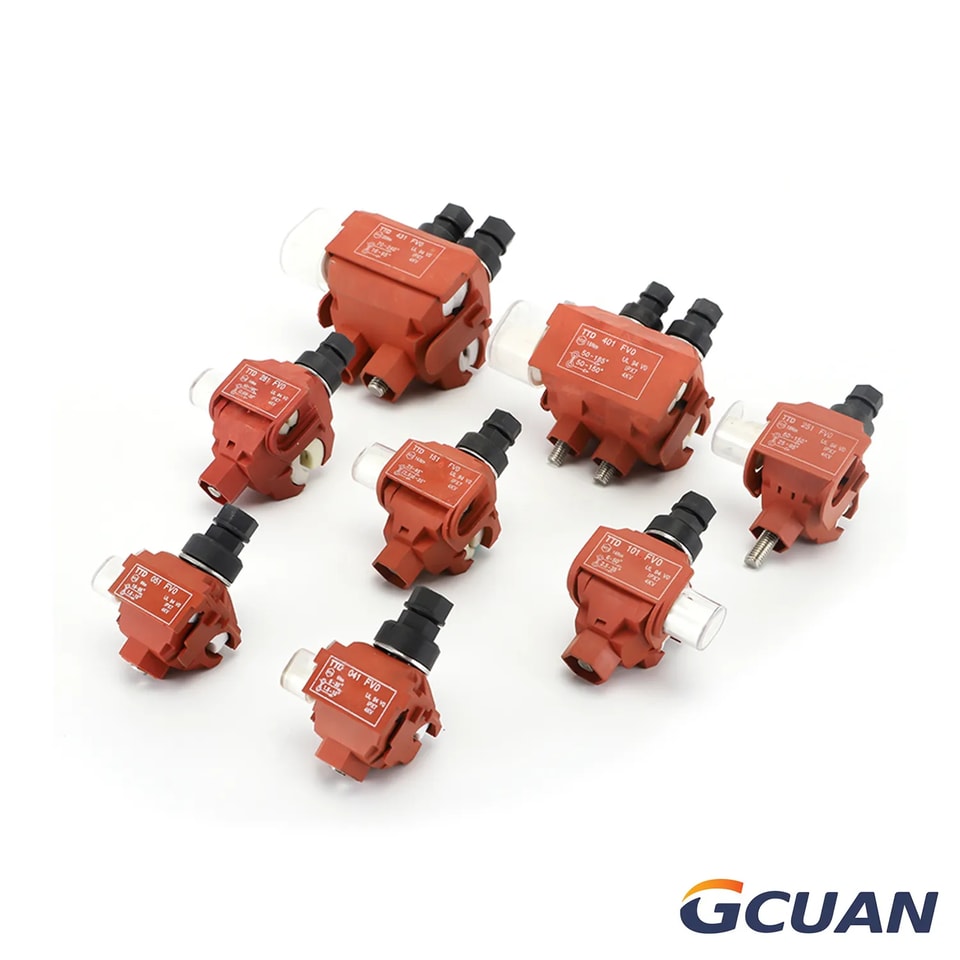

IPC مقاوم للحريق TTD
التطبيق:
يستخدم لربط فروع الكابلات المعزولة في نظام توزيع المباني، وربط الكابلات المعزولة للجهد المنخفض العلوية، وربط فروع كابل الدخول المعزول للجهد المنخفض، ونظام توزيع أعمدة الإنارة، إلخ.
معامل
|
نوع |
قسم الخط الرئيسي
|
قسم الفرع
|
التيار الأقصى
|
برغي |
عزم شد الصامولة |
|
|
عدد |
H (mm) |
|||||
|

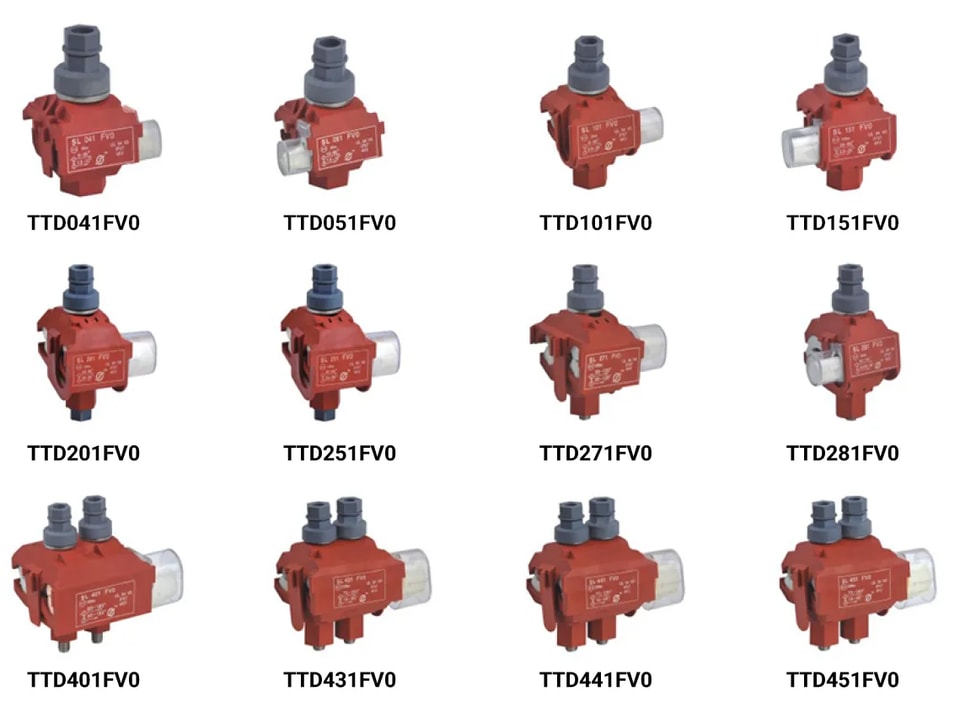

TTD041FV0 |
6 - 35 |
1.5 - 10 |
86 |
1×M8 |
13 |
F1309 |
|
TTD051FV0 |
16 - 95 |
1.5 - 10 |
86 |
1×M8 |
13 |
F1309 |
|
TTD101FV0 |
6 - 50 |
2.5(6) - 35 |
200 |
1×M8 |
13 |
F1309 |
|

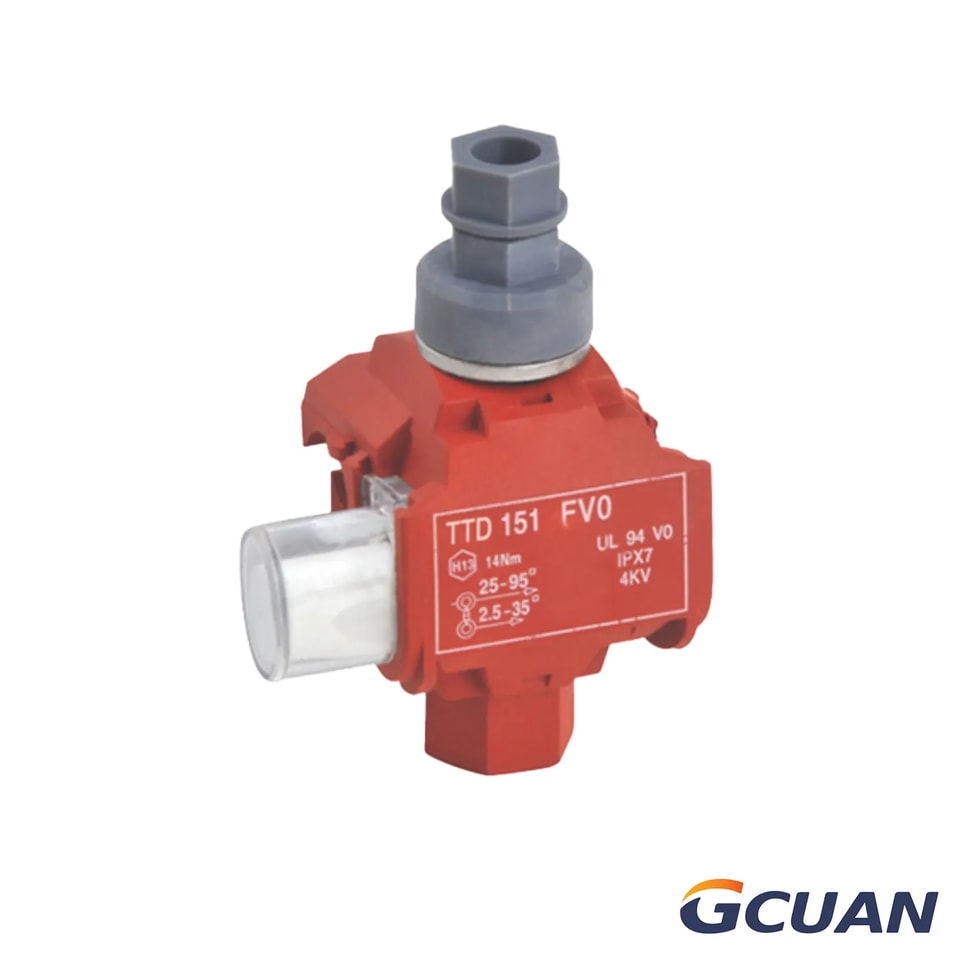

TTD151FV0 |
25 - 95 |
2.5(6) - 35 |
200 |
1×M8 |
13 |
F1314 |
|
TTD201FV0 |
35 - 95 |
25 - 95 |
377 |
1×M8 |
13 |
F1318 |
|
TTD251FV0 |
50 - 150 |
25 - 95 |
377 |
1×M8 |
13 |
F1314 |
|
TTD271FV0 |
35 - 120 |
35 - 120 |
377 |
1×M8 |
13 |
F1314 |
|
TTD281FV0 |
50 - 185 |
2.5(6) - 35 |
200 |
1×M8 |
13 |
F1314 |
|
TTD301FV0 |
25 - 95 |
25 - 95 |
377 |
2×M8 |
13 |
F1314 |
|
TTD401FV0 |
50 - 185 |
50 - 150 |
٥٠٤ |
2×M8 |
13 |
F1318 |
|

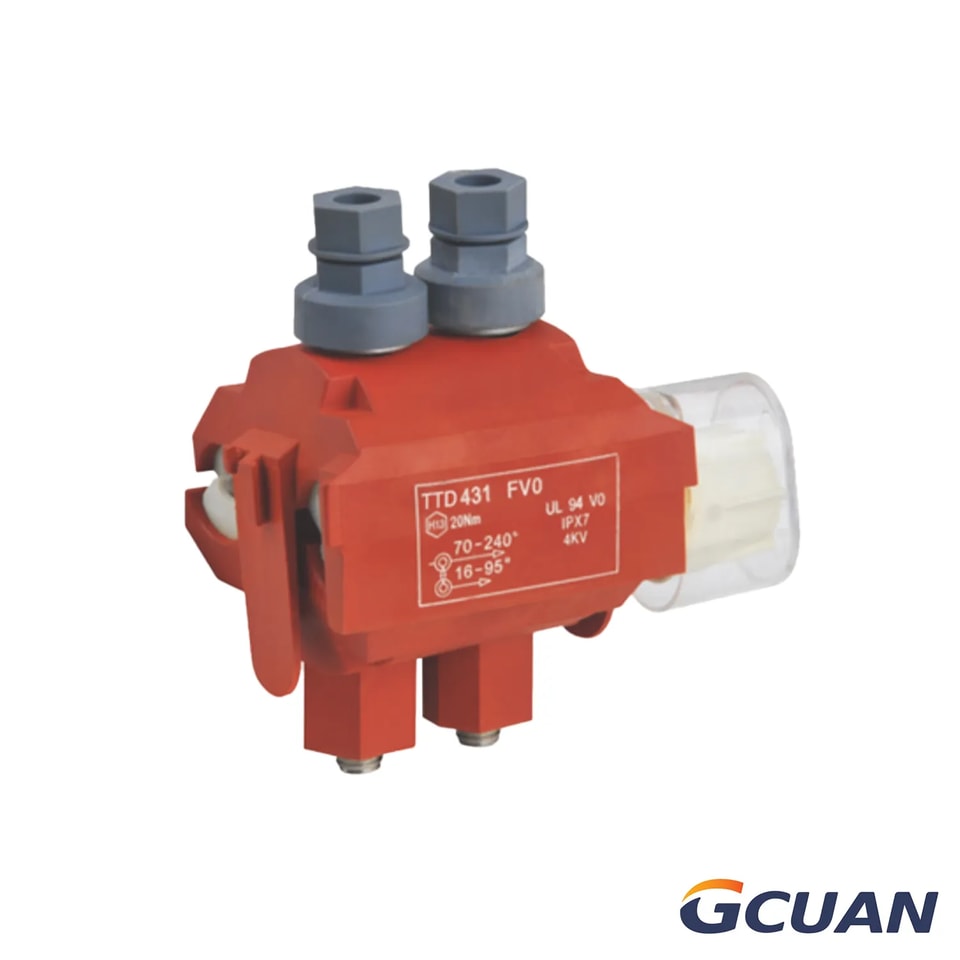

TTD431FV0 |
٧٠ - ٢٤٠ |
16 - 95 |
377 |
٢×M10 |
١٧ |
F1720 |
|
TTD441FV0 |
٩٥ - ٢٤٠ |
50 - 150 |
٥٠٤ |
٢×M10 |
١٧ |
F1725 |
|
TTD451FV0 |
٩٥ - ٢٤٠ |
٩٥ - ٢٤٠ |
٥٣٠ |
٢×M10 |
١٧ |
F1725 |
|
TTD551FV0 |
١٢٠ - ٤٠٠ |
٩٥ - ٢٤٠ |
٦٧٩ |
٢×M10 |
١٧ |
F1737 |
التثبيت
