طرفيات دبابيس الضغط المفردة المعزولة بالنايلون
المادة:
• جسم الطرف: نحاس
• الطلاء: قصدير
• العزل: PA66/نايلون
أقصى مقاومة لدرجة الحرارة: 105℃
الوصف 1
إغلاق بسحاب - سترات رياضية بسحاب 1/5 للرجال. نسيج مرن، خفيف الوزن، سريع الجفاف لأداء متميز. مقاس عادي - مقاسات أمريكية قياسية. تصميم رياضي يلتصق بالجسم لمدى حركة واسع، مصمم لأداء مثلي وراحة طوال اليوم. مميزات - إغلاق بسحاب ربع؛ فتحات للإبهام في الأكمام الطويلة لإبقائها في مكانها أثناء التمرين
وصف المنتج

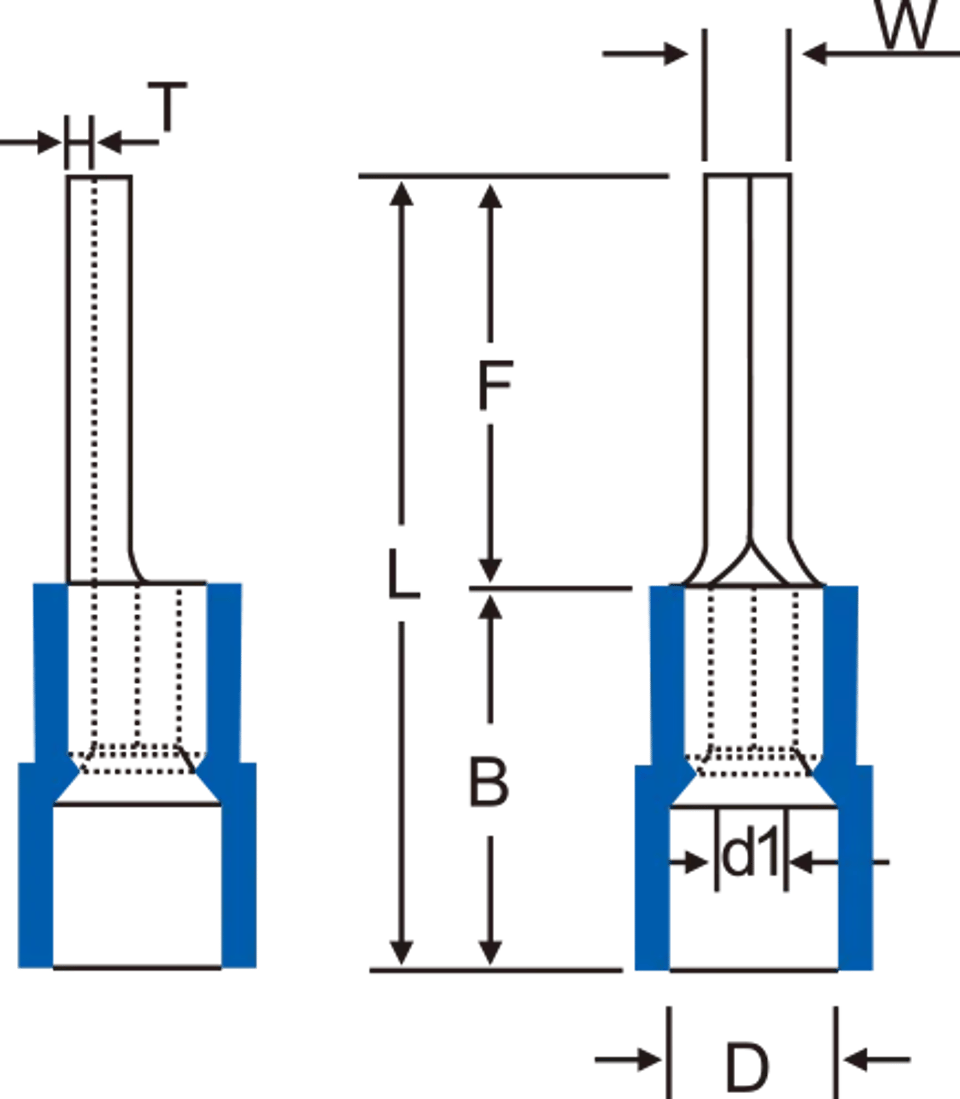

الرسم البعدي:
المعامل:
| رقم القطعة | البعد (مم) |
قطعة/
علبة |
اللون | الأدوات | الشرح | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTNY 0.5-10 | 1.4 | 10.0 | 17.7 | ٧٫٧ | ٢٫٨ | ١٫٢ | ٠٫٥ | ١٠٠٠ | أصفر | / |
نطاق الأسلاك:
٠٫٢-٠٫٥ملم² A.W.G.:(26-22) أقصى تيار=٩أمبير |
| PTNY 1.25-9 | ١٫٩ | ٩٫٠ | ٢٠٫٠ | ١٠٫٥ | ٤٫٣ | ١٫٨ | ٠٫٧٥ | ١٠٠٠ | أحمر | HS-30J |
نطاق الأسلاك:
0.5-1.5 ملم² A.W.G.:(22-16) التيار الأقصى=19A |
| PTNY 1.25-10 | 10.0 | 21.0 | |||||||||
| PTNY 1.25-12 | 12.0 | 23.0 | |||||||||
| PTNY 1.25-13 | 13.0 | 24.0 | |||||||||
| PTNY 1.25-16 | 16.0 | 27.0 | |||||||||
| PTNY 1.25-18 | 18.0 | 29.0 | |||||||||
| PTNY 2-9 | ١٫٩ | ٩٫٠ | ٢٠٫٠ | 11.0 | 4.9 | ٢٫٣ | ٠٫٨ | ١٠٠٠ | أزرق | HS-30J |
نطاق الأسلاك:
١٫٥-٢٫٥مم² A.W.G.:(16-14) Max.current=27A |
| PTNY 2-10 | 10.0 | 21.0 | |||||||||
| PTNY 2-12 | 12.0 | 23.0 | |||||||||
| PTNY 2-13 | 13.0 | 24.0 | |||||||||
| PTNY 2-18 | 18.0 | 29.0 | |||||||||
| PTNY 3.5-12 | ٢٫٨ | 12.0 | ٢٥٫٥ | ١٣٫٥ | ٦٫٣ | ٣٫٠ | ١٫٠ | ٥٠٠ | أسود | HS-30J |
نطاق الأسلاك:
٢٫٥-٤مم² A.W.G.:(14-12) التيار الأقصى = 37A |
| PTNY 5.5-13 | ٢٫٨ | 13.0 | 26.5 | ١٣٫٥ | 6.7 | 3.4 | ١٫٠ | ٥٠٠ | أصفر | HS-30J |
نطاق الأسلاك:
4-6mm² A.W.G.:(12-10) التيار الأقصى = 48A |
| PTNY 5.5-18 | 18.0 | 31.5 | |||||||||
