أطراف دبوسية أحادية الكبس معزولة بالفينيل
المادة:
• جسم الطرفية: نحاس
• الطلاء: قصدير
• العزل: فينيل/PVC
أقصى مقاومة للحرارة:75℃
وصف المنتج

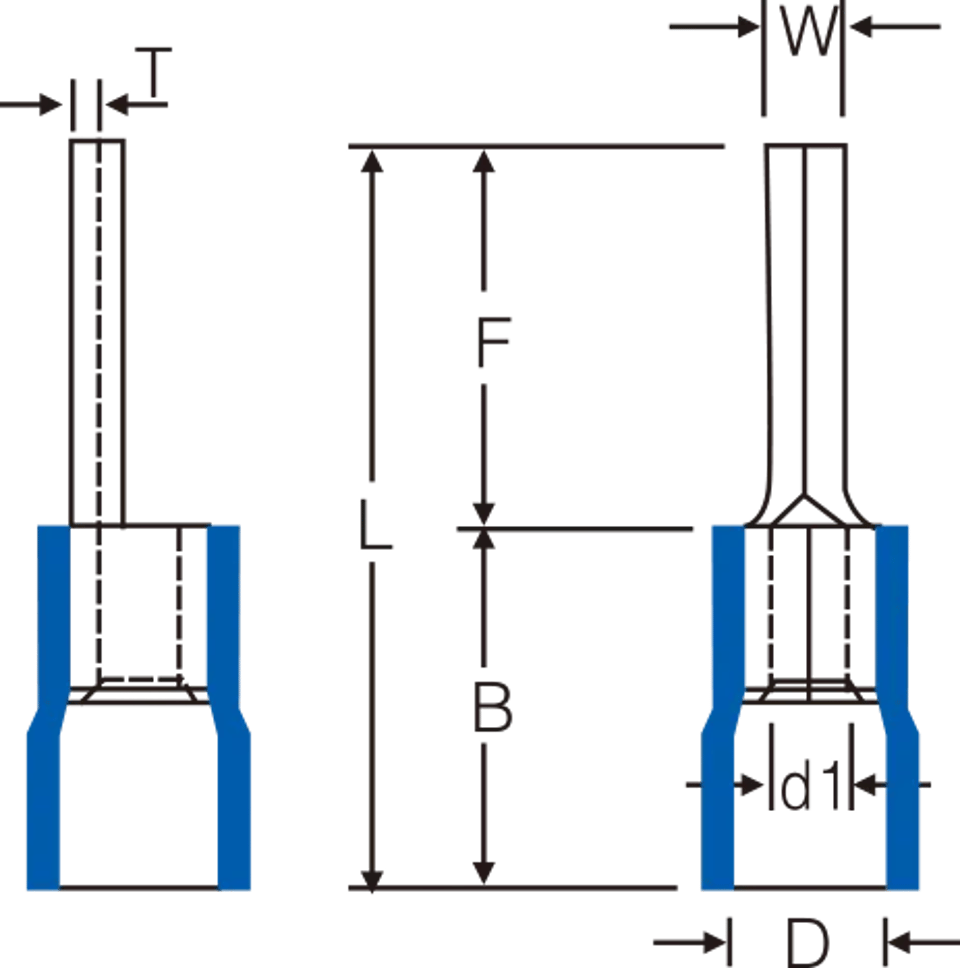

الرسم الأبعادي:
المعلمات:
| رقم الصنف | الأبعاد (مم) | قطعة/ عبوة | اللون | الأدوات | شرح | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTV 0.5-10 | 1.4 | 10.0 | 18.0 | 8.0 | 2.2 | 1.0 | 0.5 | 1000 | أصفر | / | نطاق السلك: 0.2-0.5mm² A.W.G.:(26-22) Max.current=9A |
| PTV 1.25-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | أحمر | HS-30J فك أحمر | نطاق السلك: 0.5-1.5mm² A.W.G.:(22-16) التيار الأقصى=19A |
| PTV 1.25-10 | 10.0 | 19.8 | |||||||||
| PTV 1.25-12 | 12.0 | 21.8 | |||||||||
| PTV 1.25-13 | 13.0 | 22.8 | |||||||||
| PTV 1.25-16 | 16.0 | 25.8 | |||||||||
| PTV 1.25-18 | 18.0 | 27.8 | |||||||||
| PTV 2-9 | 1.9 | 9.0 | 18.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | أزرق | HS-30J فك أزرق | نطاق السلك: 1.5-2.5mm² A.W.G.:(16-14) التيار الأقصى=27A |
| PTV 2-10 | 10.0 | 19.8 | |||||||||
| PTV 2-12 | 12.0 | 21.8 | |||||||||
| PTV 2-13 | 13.0 | 22.8 | |||||||||
| PTV 2-18 | 18.0 | 28.0 | |||||||||
| PTV 3.5-12 | 2.8 | 12.0 | 24.5 | 12.5 | 6.2 | 3.0 | 1.0 | 500 | أسود | HS-30J فك أصفر | نطاق السلك: 2.5-4مم² A.W.G.:(14-12) الحد الأقصى للتيار=37A |
| PTV 5.5-13 | 2.8 | 13.0 | 25.5 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | أصفر | HS-30J فك أصفر | نطاق السلك: 4-6mm² A.W.G.:(12-10) التيار الأقصى=48A |
| PTV 5.5-18 | 2.8 | 18.0 | 30.5 | ||||||||
| PTV 10-12 | 4.3 | 12.0 | 29.5 | 15.5 | 8.0 | 4.5 | 1.1 | 250 | أحمر | / | نطاق السلك: 6-10mm² A.W.G.:(8) التيار الأقصى=62A |
| PTV 16-13 | 5.5 | 13.0 | 38.0 | 22.0 | 10.5 | 5.8 | 1.2 | 200 | أزرق | / | نطاق السلك: 10-16mm² A.W.G.:(6) Max.current=88A |
| PTV 25-15 | 6.8 | 15.0 | 43.3 | 23.3 | 13.4 | 7.7 | 1.2 | 100 | أصفر | / | نطاق السلك: 16-25mm² A.W.G.:(4) التيار الأقصى=115A |
