نوع الدبوس، قضبان الناقل 1P+N-DPN
المواصفات:
· المادة: نحاس نقي، بولي فينيل كلوريد مقاوم للحريق
· الطور/القطب: 1P+N
· التيار المقنن (أمبير): 20-70
المميزات:
· بمسافات دبابيس قياسية لتتناسب مع قواطع DPN
· موصلية جيدة، مقاومة تلامس منخفضة
· تنوع وتشغيلية جيدة
· مزايا أمنية وراحة في التثبيت واستخدام واسع في أجهزة الكهرباء الإنشائية.

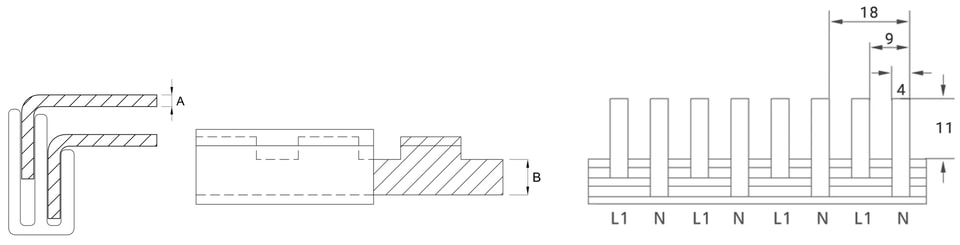

رسم الأبعاد:
المعامل:
|
النوع |
A - سمك الدبوس (مم) |
B - عرض الموصل (مم) |
بعد الدبابيس (مم) |
المسافة (مم) |
عرض الدبوس
|
طول الدبوس (مم) |
الوحدات |
الطول (مم) |
المرجع التيار |
|
DPN-20A-1-4.5 |
1 |
4.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
20A |
|
DPN-32A-1-4.5 |
1 |
4.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
32A |
|
DPN-40A-1.2-4.5 |
1.2 |
4.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
40A |
|
DPN-60A-1.4-4.5 |
1.4 |
4.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
60A |
|
DPN-60A-1.2-6.5 |
1.2 |
6.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
60A |
|
DPN-63A-1.2-7.5 |
1.2 |
7.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
63A |
|
DPN-63A-1.4-6.5 |
1.4 |
6.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
63A |
|
DPN-70A-1.4-7.5 |
1.4 |
7.5 |
18 |
٩ |
٤ |
١١ |
٥٣ |
١٠٠٠ |
70A |
