نوع دبوس، قضبان حافلة ثنائية الطور-2P
المواصفات:
· المادة: نحاس نقي، PVC مقاوم للحريق
· الطور/القطب: 2p
· التيار المقنن (A): 20-100
المميزات:
· موصلية جيدة
· مقاومة اتصال منخفضة
· تنوع وسهولة تشكيل جيدة
· مزايا أمان وملاءمة في التثبيت واستخدام واسع في الأجهزة الكهربائية الإنشائية.

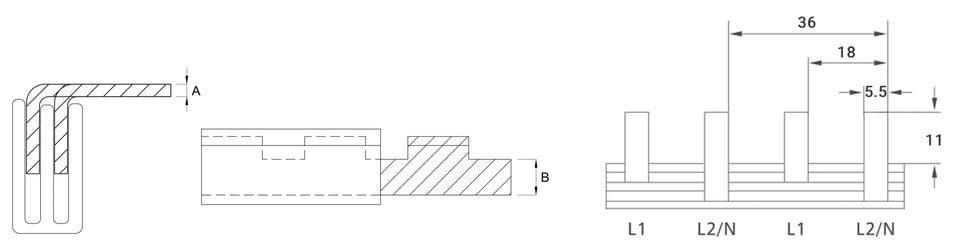

الرسم البعدي:
المعامل:
|
النوع |
أ - سمك الدبوس (مم) |
ب - عرض الموصل (مم) |
تباعد الدبابيس (مم) |
المسافة (مم) |
عرض الدبوس
|
طول الدبوس (مم) |
الوحدات |
الطول (مم) |
المرجع التيار |
|
2P-20A-1.0-4.5 |
1 |
4.5 |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
20A |
|
2P-32A-1.0-4.5 |
1 |
4.5 |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
32A |
|
2P-40A-1.2-4.5 |
١.٢ |
4.5 |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
40A |
|
2P-60A-1.4-4.5 |
١.٤ |
4.5 |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
60A |
|
2P-60A-1.7-4.5 |
١.٧ |
4.5 |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
60A |
|
2P-60A-1.2-6.5 |
١.٢ |
٦.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
60A |
|
2P-63A-1.2-7.5 |
١.٢ |
٧.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
63A |
|
2P-63A-1.4-6.5 |
١.٤ |
٦.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
63A |
|
2P-70A-1.4-7.5 |
١.٤ |
٧.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
70A |
|
2P-80A-1.7-6.5 |
١.٧ |
٦.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
80A |
|
2P-100A-1.7-7.5 |
١.٧ |
٧.٥ |
36 |
١٨ |
٥.٥ |
١١ |
٥٤ |
١٠٠٠ |
100A |
