سكة DIN من النوع G الفولاذية
هيكل الملف الشخصي:
تتميز قضبان النوع G بشكل "G" غير المتماثل مع تجويف أعمق على جانب واحد؛ عادة بعرض 32 مم ومتوافقة مع معايير EN 50035.
خيارات التثبيت:
يمكن تركيبها باستخدام البراغي أو المشابك أو الأقواس؛ متوفرة في إصدارات صلبة أو ذات فتحات أو مثقبة للتكامل المرن.
سيناريوهات الاستخدام:
تُستخدم بشكل شائع في الأتمتة الصناعية، وأنظمة الطاقة، ومتحكمات PLC، ومزودات الطاقة، والموصلات—خاصةً حيث تكون الاستقرار الميكانيكي حاسمًا.

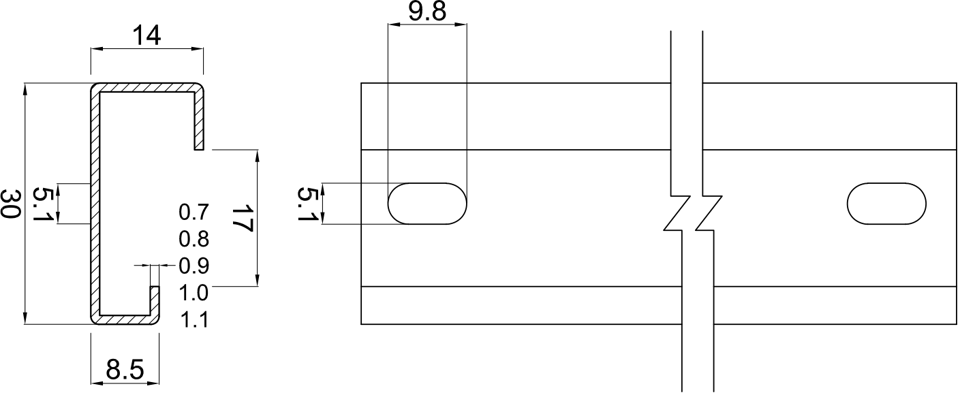

رسم الأبعاد:
المعامل:
|
العنصر |
الأبعاد (مم) |
الطول |
||||
|
العرض الخارجي |
العرض الداخلي |
الارتفاع |
السماكة |
حجم الفتحة |
||
|
G30-14/8.5 ST |
30 |
17 |
14/8.5 |
0.7 |
5.1*9.8 |
1m |
|
0.8 |
||||||
|
0.9 |
||||||
|
1.0 |
||||||
|
١.١ |
||||||
