سكة DIN ذات القبعة الفولاذية العلوية
هيكل الملف الشخصي:
ملف علوي قياسي (TS35) بشكل "حافة القبعة" المتماثل؛ عرضه 35 ملم وارتفاعه النموذجي 7.5 ملم.
خيارات التركيب:
متوفر بإصدارات صلبة أو مثقبة أو محززة للتركيب المرن؛ يمكن تركيبه باستخدام براغي أو مشابك أو أقواس في لوحات التحكم أو الصناديق.
سيناريوهات الاستخدام:
يُستخدم على نطاق واسع في الأتمتة الصناعية وخزانات التحكم الكهربائية وصناديق التوزيع لتركيب قواطع الدائرة وكتل الطرفية والمرحلات ومتحكمات PLC ومصادر الطاقة.

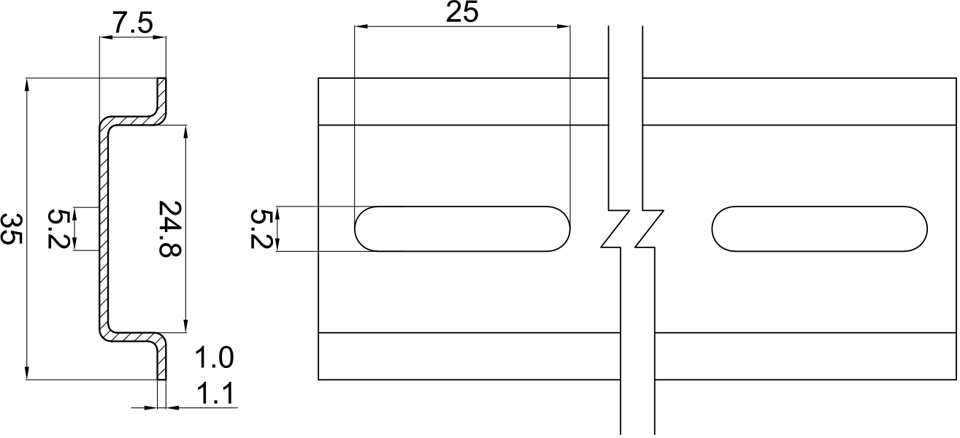

رسم الأبعاد:
المعامل:
|
العنصر |
الأبعاد (مم) |
|||||
|
العرض الخارجي |
العرض الداخلي |
الارتفاع |
السماكة |
حجم الفتحة |
تباعد الفتحات |
|
|

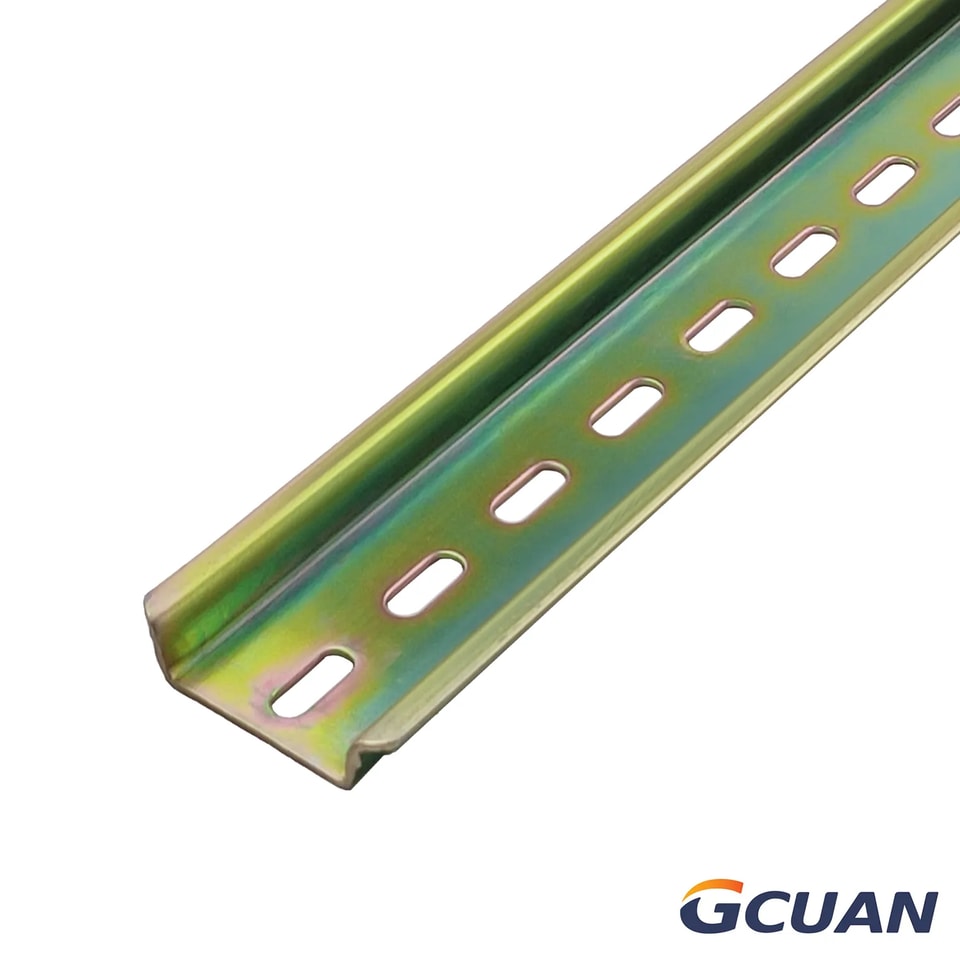

TH35-7.5 ST |
35 |
24.8 |
7.5 |
0.8 |
4.2*12 |
20 |
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|
١٫٢ |
||||||
|
1.0 |
٥٫٢*٢٥ |
٣٥٫٥ |
||||
|
1.1 |
||||||
|
1.0 |
٦٫٢*١٥ |
٢٥ |
||||
|
1.1 |
||||||
|
١٫٢ |
||||||
|

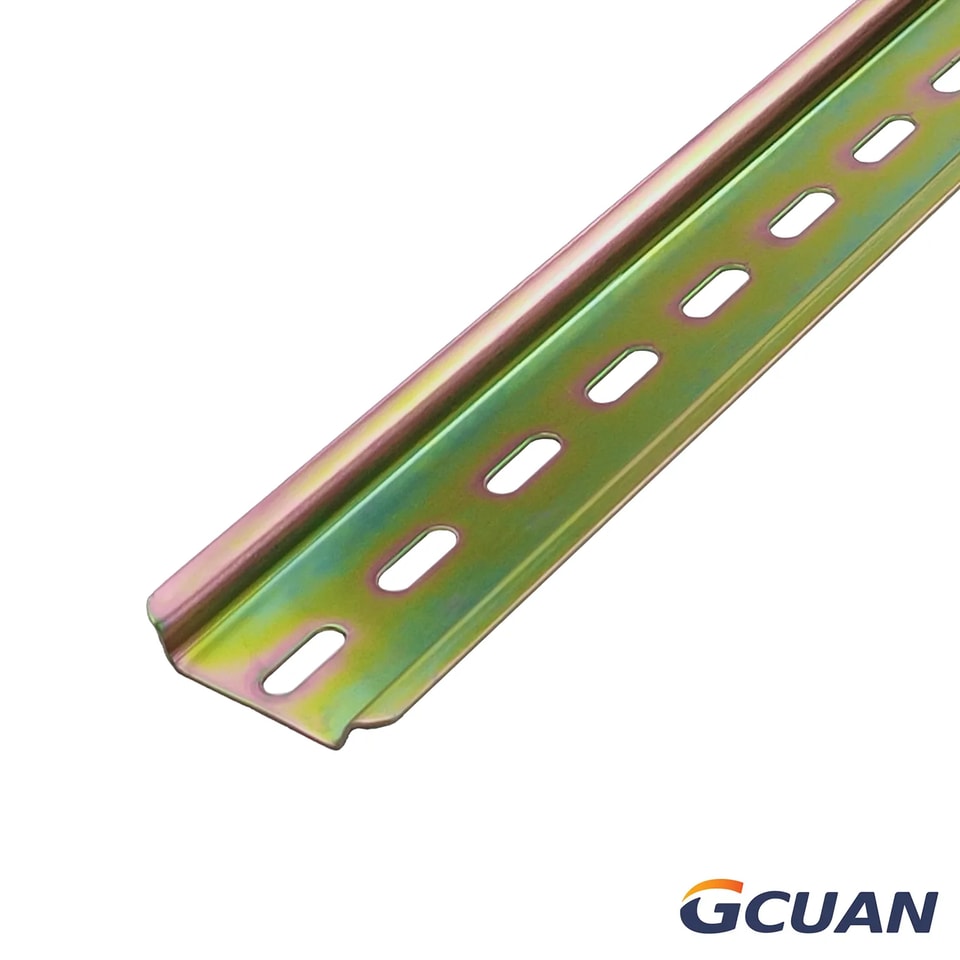

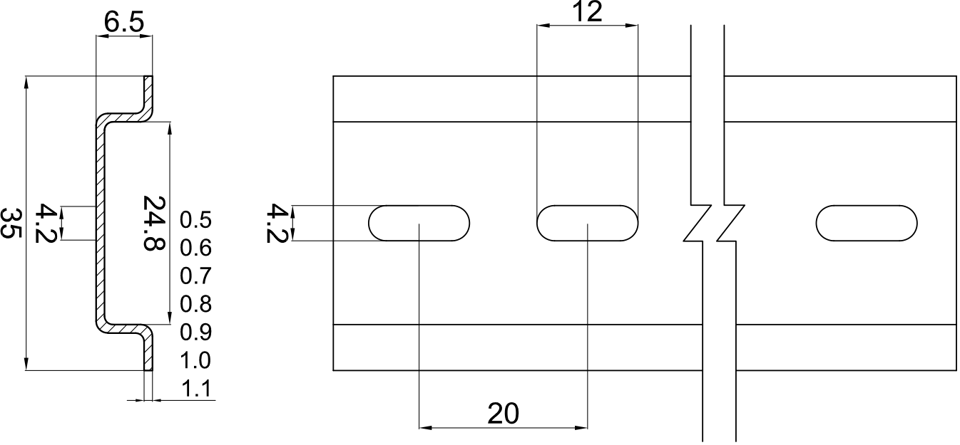

TH35-6.5 ST |
35 |
24.8 |
٦٫٥ |
٠٫٦ |
4.2*12 |
20 |
|
٠٫٧ |
||||||
|
0.8 |
||||||
|
0.9 |
||||||
|
1.0 |
||||||
|
1.1 |
||||||
|

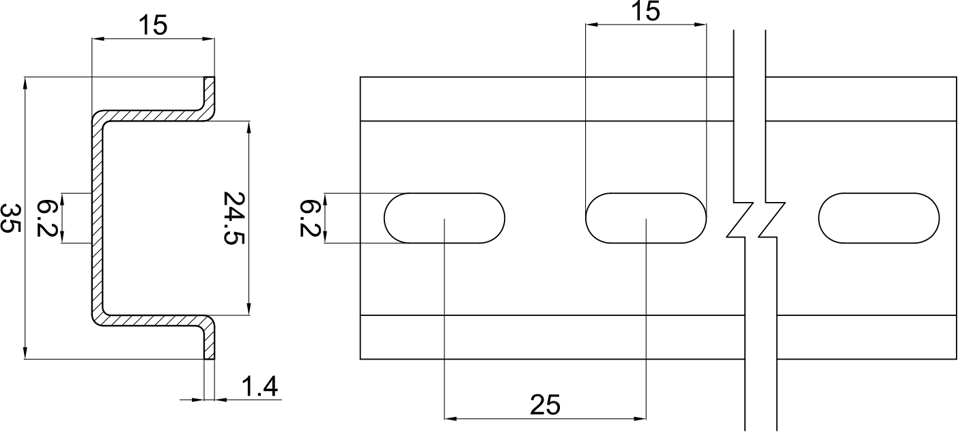

TH35-15 ST |
35 |
٢٤٫٥ |
١٥ |
١٫٤ |
٦٫٢*١٥ |
٢٥ |
|

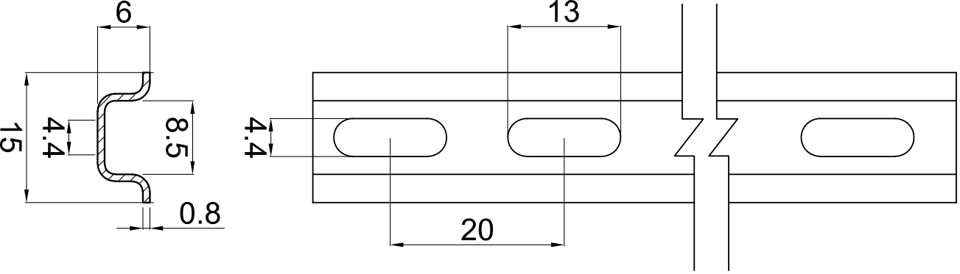

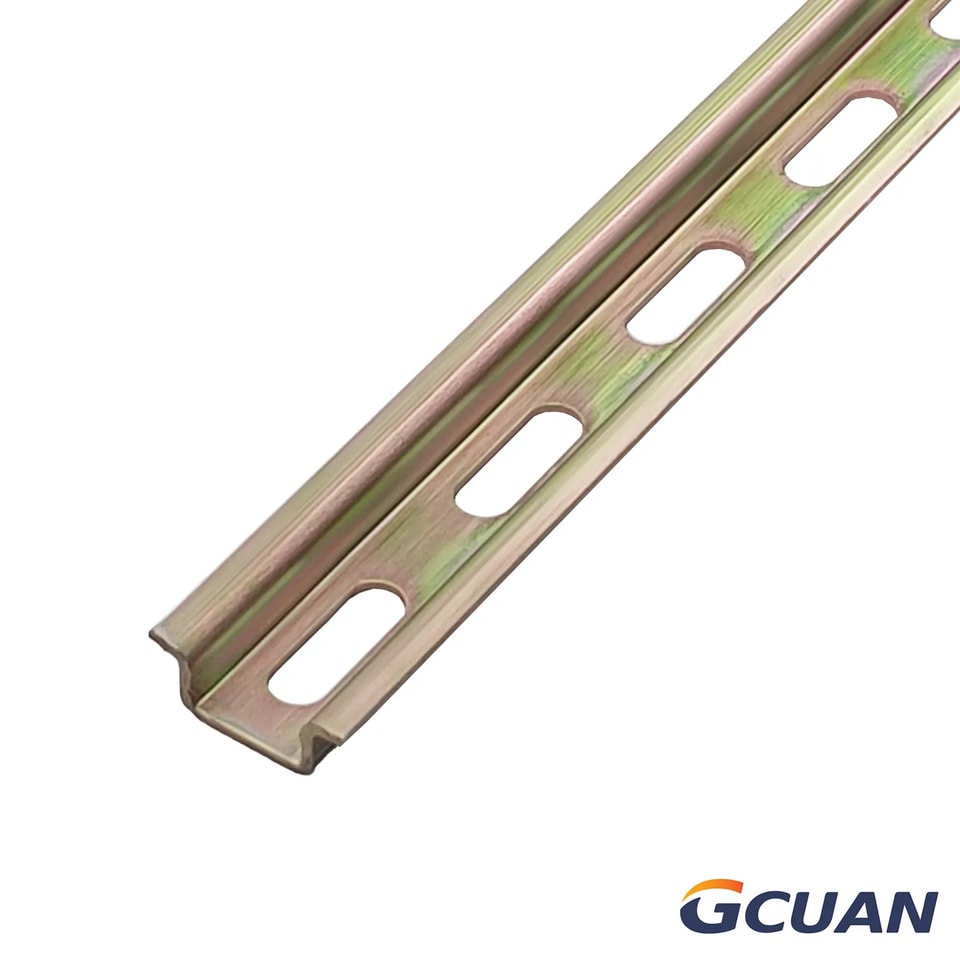

TH15-6 ST |
١٥ |
٨٫٥ |
٦ |
0.8 |
٤٫٤*١٣ |
20 |
